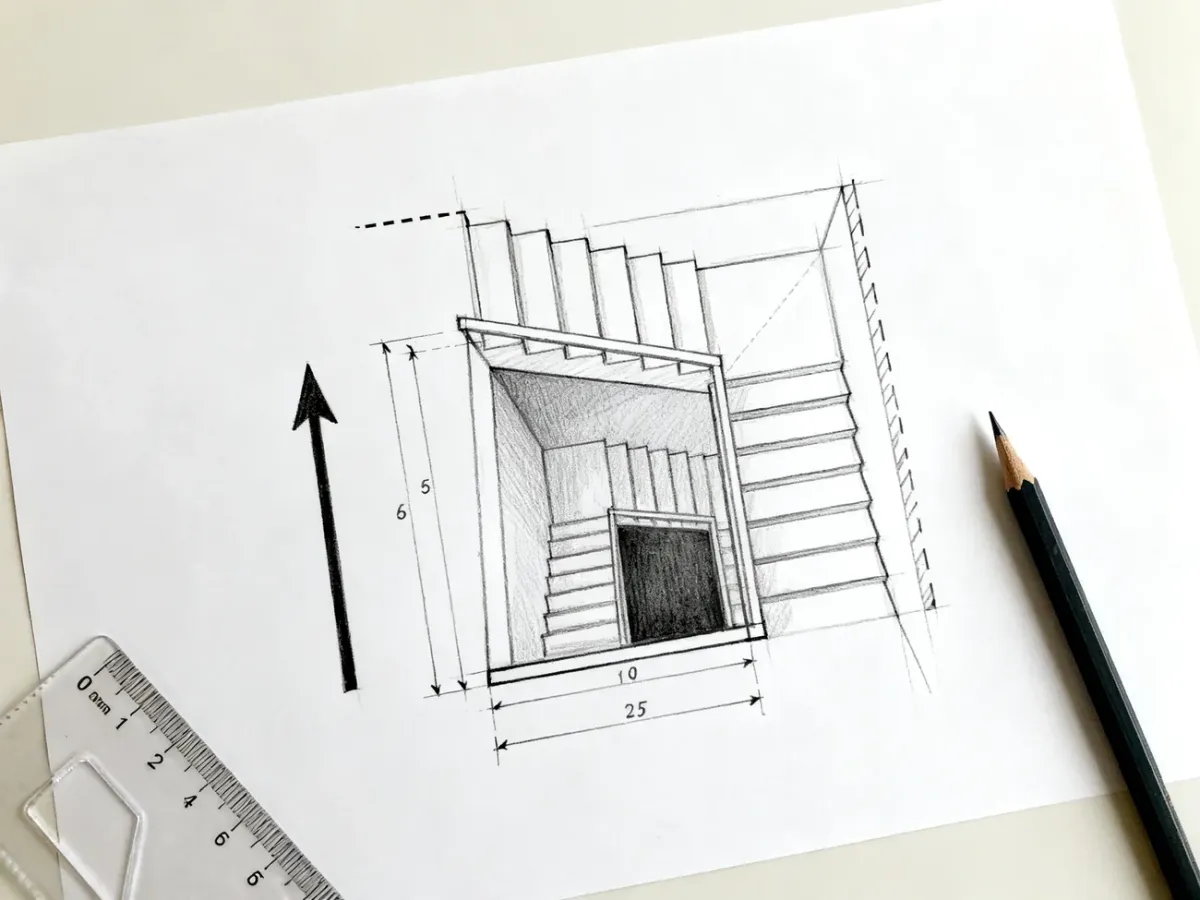

Rzut schodów dla wykonawcy powinien być prostym, czytelnym szkicem z wymiarami otworu, kierunkiem wznoszenia, numeracją stopni i opisem grubości elementów. Nie musi powstawać w programie CAD. Wystarczy kartka, linijka oraz dokładne oznaczenia, dzięki którym stolarz wie, co ma wykonać.
Co musi zawierać rzut schodów?
Najważniejsza jest komunikacja między inwestorem a wykonawcą. Sam obrys schodów nie wystarczy, ponieważ nie określa ani kierunku biegu, ani sposobu wykonania poszczególnych elementów. Jeden dobrze opisany szkic może zastąpić długą wymianę wiadomości i ograniczyć liczbę poprawek.
Na rzucie z góry zaznacz przede wszystkim obrys otworu w stropie oraz rzeczywiste wymiary schodów. Nie myl wymiarów otworu z wymiarami całej konstrukcji. W przypadku schodów zabiegowych lub schodów z podestem pokaż także układ kolejnych biegów.
Na szkicu powinny znaleźć się następujące informacje:
- Strzałka wznoszenia – zaczyna się przy pierwszym stopniu na dole i wskazuje kierunek wejścia na wyższą kondygnację.
- Numeracja stopni – pozwala określić ich kolejność i ułatwia sprawdzenie liczby stopnic.
- Linia przerwania biegu – zaznacza część schodów niewidoczną na rzucie, zwykle w okolicy 1/3 wysokości kondygnacji.
- Wymiary otworu w stropie, szerokość biegu oraz podstawowe wymiary stopni.
- Informacja o ostatnim stopniu, który może licować z podłogą górnej kondygnacji.
Linia przerwania nie zastępuje wymiarowania. Ma jedynie pokazać, że bieg schodów ciągnie się dalej, a jego fragment znajduje się powyżej płaszczyzny rzutu. Przy nietypowym układzie, na przykład przy schodach łukowych lub na beton, sam odręczny szkic może nie wystarczyć i wymaga dodatkowych pomiarów wykonawcy.
Jak narysować szkic dla stolarza krok po kroku?
Rysunek możesz przygotować na kartce papieru. Zachowaj proporcje w przybliżeniu, ale wszystkie istotne wartości wpisz liczbowo. Wymiary na szkicu są ważniejsze niż perfekcyjna grafika.
- Narysuj obrys otworu w stropie – pokaż jego długość, szerokość oraz położenie względem ścian. Zaznacz również poziom dolnej i górnej kondygnacji.
- Rozmieść biegi schodów – zaznacz pierwszy stopień, kolejne stopnice, ewentualny podest oraz kierunek zmiany biegu. Przy schodach zabiegowych wskaż, jak mają być rozłożone stopnie w strefie zakrętu.
- Dodaj strzałkę wznoszenia – skieruj ją od dołu ku górze. To jedno z najważniejszych oznaczeń dla wykonawcy, ponieważ od razu pokazuje orientację konstrukcji.
- Ponumeruj stopnie – numerację rozpocznij od najniższego stopnia i prowadź ją w kierunku wejścia na wyższą kondygnację. Wyróżnij ostatni stopień, jeśli ma licować z podłogą.
- Wpisz wymiary – podaj szerokość biegu, głębokość stopnic, długość i szerokość otworu oraz odległości od ścian. Jeżeli znasz wysokość stopni, także ją dopisz.
- Opisz grubości materiałów – wskaż grubość policzków, stopnic, podstopni, poręczy i słupków. Jeśli nie podasz własnych wartości, wykonawca może przyjąć swoje standardy.
- Zaznacz elementy dodatkowe – dopisz sposób wykonania podstopni, rodzaj balustrady, obecność podestu oraz ewentualne życzenia dotyczące nosków i ostatniego półstopnia.
Ostatni stopień warto narysować i opisać osobno. W standardowym rozwiązaniu może mieć szerokość 6,0 cm, a przy policzkach nakładanych lub siodłowych 14,0 cm. Jeśli nie chcesz ostatniego stopnia licującego z podłogą, zaznacz to jednoznacznie na szkicu. W przeciwnym razie wykonawca może przyjąć wariant standardowy.
Podstopnie również wymagają opisu. Mogą być dobijane od tyłu albo wpuszczane w policzki i słupki. Jeżeli zależy Ci na konkretnym sposobie połączenia, narysuj go w prostym przekroju lub dopisz uwagę obok rzutu.
Jakie wymiary wpisać na szkicu?
Jeżeli nie masz własnych ustaleń z wykonawcą, możesz oprzeć opis na poniższych wartościach standardowych. Nie są one zamiennikiem pomiaru konkretnego układu. Mają wskazać, jakie informacje powinny znaleźć się na rysunku.
| Element | Standardowy wymiar lub grubość | Co zaznaczyć na szkicu? |
|---|---|---|
| Policzki | 4,0 cm | Grubość bocznych elementów nośnych |
| Stopnice | 4,0 cm | Grubość poziomych części stopni |
| Poręcze | 4,0 × 8,0 cm | Przekrój lub wymiary pochwytu |
| Słupki | 8,0 × 8,0 cm | Przekrój słupków balustrady |
| Podstopnie | 1,6–2,0 cm | Grubość i sposób mocowania |
W materiałach źródłowych spotyka się także podstopnie o grubości od 1,4 do 2,0 cm. Dlatego przy zamówieniu najlepiej wpisać konkretną wartość zamiast pozostawiać wykonawcy domysł. Ta sama zasada dotyczy policzków. Jeżeli mają mieć na przykład 4,3 cm, trzeba wyraźnie napisać „policzki – 4,3 cm”.
Czy szkic jest gotowy do wysłania?
Przed przesłaniem rysunku stolarzowi sprawdź, czy zawiera wszystkie informacje potrzebne do przygotowania projektu wstępnego:
- Wymiary otworu w stropie zostały podane wraz z jego położeniem.
- Wymiary schodów zostały odróżnione od wymiarów samego otworu.
- Strzałka jasno pokazuje kierunek wznoszenia od dołu ku górze.
- Stopnie są ponumerowane, a ostatni stopień został wyróżniony.
- Podano grubości policzków, stopnic i pozostałych elementów.
- Zaznaczono podest, zabieg lub inny nietypowy fragment konstrukcji.
- Dołączono zdjęcie miejsca albo szkic sytuacyjny, jeśli może pomóc w interpretacji.
Szkic najlepiej zeskanować albo sfotografować przy dobrym świetle, tak aby wszystkie liczby były czytelne. Jeśli rzut schodów obejmuje nietypowy układ, dołącz także widok z boku lub prosty przekrój. Najważniejsze jest to, aby wykonawca nie musiał zgadywać kierunku biegu, wymiarów ani grubości materiałów.
