Wzmocnienie stropu drewnianego wymaga najpierw oceny konstruktora, a dopiero potem wyboru technologii. Inaczej wzmacnia się belki, aby zwiększyć ich nośność, a inaczej poprawia akustykę przez dołożenie masy i warstw tłumiących.
Kiedy strop drewniany wymaga wzmocnienia?
Strop jest elementem konstrukcyjnym, dlatego jego ocenę trzeba odnieść zarówno do bezpieczeństwa, jak i komfortu użytkowania. Widoczne ugięcie nie zawsze oznacza bezpośrednie zagrożenie, ale może świadczyć o przekroczeniu kryteriów użytkowych. Z kolei zawilgocenie, zgnilizna lub uszkodzenia przez owady mogą zmniejszać rzeczywistą nośność drewna.
Interwencji konstruktora wymagają w szczególności następujące sygnały:
- Widoczne lub narastające ugięcie belek i podłogi.
- Wyraźne drgania stropu podczas chodzenia, ustawiania mebli albo pracy urządzeń.
- Pęknięcia, zgnilizna, zawilgocenie oraz ślady żerowania owadów.
- Zmiana sposobu użytkowania, na przykład adaptacja strychu na sypialnię, łazienkę lub inne pomieszczenie mieszkalne.
- Planowane wykonanie ciężkich warstw podłogowych, ścianek działowych albo otworu na schody.
W starych budynkach trzeba uwzględnić także istniejące wypełnienie. Tradycyjna polepa, czyli mieszanina gliny, sieczki i wapna, poprawiała izolację akustyczną oraz ochronę ogniową, ale była ciężka. Podobny problem mogła powodować warstwa gruzu. Usunięcie takiego wypełnienia zmniejsza obciążenie, lecz nie powinno odbywać się bez sprawdzenia, jak zmieni się praca całego stropu.
Jak technicznie wzmocnić belki stropowe?
Wzmocnienie konstrukcyjne może polegać na zwiększeniu przekroju belki, dołożeniu elementów stalowych albo wykonaniu układu zespolonego. Metodę dobiera się do stanu drewna, rozpiętości, dostępnej wysokości, sposobu podparcia i nowych obciążeń. Samo przykręcenie deski do boku belki nie tworzy jeszcze obliczeniowo współpracującego przekroju.
Sistering, czyli nakładki drewniane
Metoda sistering polega na jednostronnym lub obustronnym przykręceniu do istniejącej belki nowych desek albo belek. Nakładki powinny zwykle obejmować możliwie dużą część wysokości starego elementu. Wynika to z właściwości geometrycznych przekroju. Dla prostokąta moment bezwładności opisuje wzór I = (b · h³) / 12, więc zwiększenie wysokości przekroju wpływa na jego sztywność znacznie silniej niż zwiększenie szerokości.
Nowe elementy muszą rzeczywiście współpracować ze starą belką. Odpowiadają za to łączniki, których średnica, długość, rozstaw, głębokość zakotwienia i kąt wkręcenia wynikają z obliczeń. Należy stosować wkręty konstrukcyjne z Europejską Oceną Techniczną ETA, a nie przypadkowe wkręty do drewna. Łączniki zwykłe mogą nie mieć parametrów potrzebnych do przenoszenia sił ścinających i rozciągających oraz do pracy pod obciążeniem zmiennym.
Wzmocnienie stalowymi ceownikami
Przy ograniczonej wysokości konstrukcji można zastosować stalowe ceowniki, płaskowniki lub inne profile połączone z belką. Stal ma znacznie wyższy moduł sprężystości niż drewno, dlatego może zwiększyć sztywność układu bez tak dużego powiększania jego wysokości.
Rozwiązanie wymaga jednak sprawdzenia połączenia, podatności styku, stanu drewna i sposobu przekazywania obciążeń. Profil stalowy nie zadziała prawidłowo, jeśli łączniki nie zapewnią wymaganej współpracy albo jeśli zostanie zamocowany do osłabionej, zawilgoconej belki.

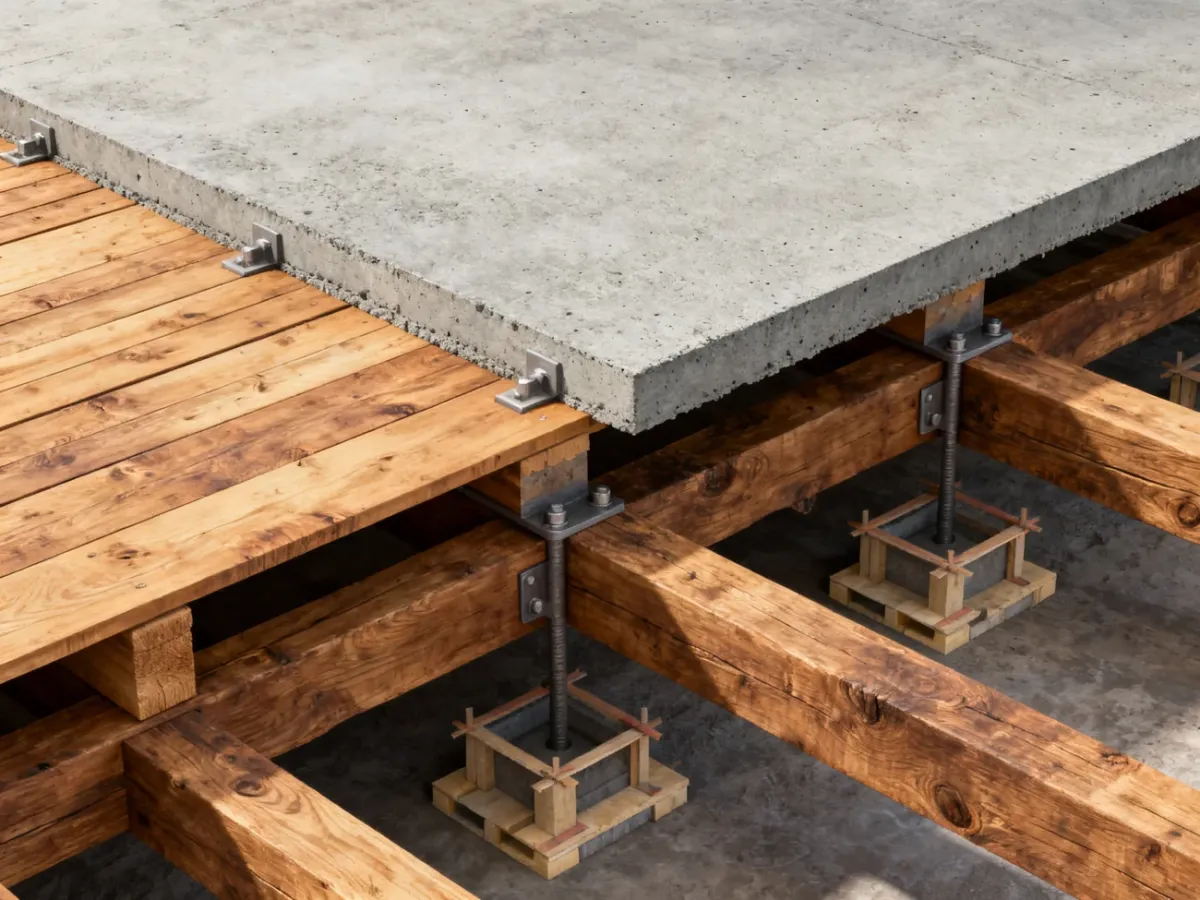

Zespolenie drewna z betonem
Przy gruntownej przebudowie możliwe jest wykonanie nadbetonowej płyty współpracującej z belkami. Drewno i beton łączą wtedy specjalne łączniki ścinane, na przykład systemowe wkręty lub sworznie. Ich zadaniem jest ograniczenie wzajemnego przesuwu materiałów, aby układ pracował jako konstrukcja zespolona.
Ta metoda zwiększa obciążenie stropu na etapie wykonywania i po zakończeniu prac. Wymaga szczelnego deskowania, podparcia montażowego oraz pełnego projektu. Nie można traktować jej jako zwykłej wylewki wyrównującej.
Wzmocnienie stropu od góry – akustyka i nośność
Poprawa akustyki nie jest tym samym co zwiększenie nośności belek. W przypadku dźwięków powietrznych pomaga większa masa przegrody, natomiast przy dźwiękach uderzeniowych znaczenie ma także warstwa sprężysta i ograniczenie sztywnych połączeń. Dlatego ciężka podsypka może poprawić izolacyjność, ale jej ciężar musi zostać uwzględniony w obliczeniach konstrukcyjnych.
Przy remoncie od góry typowy układ warstw może wyglądać następująco:
- Oczyść i oceń belki oraz deski, a następnie wykonaj zaprojektowane wzmocnienia. Impregnacja nie zastępuje naprawy elementów zgnitych ani obliczeń.
- Ułóż deski ślepego pułapu, czyli wsuwkę, która tworzy podparcie dla kolejnych warstw i zatrzymuje materiał w przestrzeni między belkami.
- Zastosuj membranę paroprzepuszczalną lub papier woskowany, aby ograniczyć przesypywanie się kruszywa przez szczeliny.
- Wykonaj warstwę keramzytu podsypkowego do poziomowania ugiętego stropu. Cięższa frakcja może zwiększać masę przegrody, lecz jej grubość musi wynikać z projektu.
- Rozdziel różne frakcje keramzytu warstwą wskazaną przez system, na przykład szprycem cementowym lub geowłókniną, aby nie doszło do ich mieszania.
- Ułóż lekki keramzyt izolacyjny, który dzięki porowatej strukturze ogranicza przenoszenie dźwięków powietrznych.
- Wykonaj płyty suchego jastrychu jako sztywne podłoże pod posadzkę i jeden z ciężkich elementów układu.
W rozwiązaniach systemowych keramzyt podsypkowy może mieć ciężar nasypowy około 500 kg/m³, a lżejsze odmiany izolacyjne około 300 kg/m³. Są to wartości materiałowe, nie uniwersalne zalecenia obciążenia stropu. Grubości warstw, w tym minimalne grubości określone przez producenta dla konkretnej frakcji, trzeba przyjmować z aktualnej dokumentacji systemu i projektu.
Od strony sufitu między belkami stosuje się często wełnę mineralną, a od spodu okładzinę z płyt gipsowo-kartonowych. Wełna ogranicza efekt pudła rezonansowego, natomiast płyty zwiększają masę i poprawiają ochronę ogniową. Jeśli remont obejmuje tylko górę stropu, zakres warstw od dołu będzie ograniczony, dlatego szczególne znaczenie ma dokładność wykonania i brak sztywnych mostków akustycznych.
Porównanie metod wzmocnienia
Wybór technologii zależy przede wszystkim od tego, czy problem dotyczy nośności, sztywności, akustyki, czy kilku parametrów jednocześnie:
| Metoda | Główny cel | Stopień ingerencji | Wymagania |
|---|---|---|---|
| Sistering nakładkami drewnianymi | Zwiększenie przekroju i sztywności belki | Średni | Ocena drewna i obliczony układ wkrętów konstrukcyjnych |
| Profile stalowe | Zwiększenie sztywności przy ograniczonej wysokości | Średni | Projekt połączeń, ochrona stali i sprawdzenie współpracy materiałów |
| Zespolenie z betonem | Zwiększenie nośności i sztywności całego układu | Duży | Łączniki ścinane, deskowanie, podparcie montażowe i projekt |
| Warstwy z keramzytem i suchym jastrychem | Akustyka, poziomowanie i częściowa poprawa sztywności | Mały lub średni | Kontrola dodatkowego ciężaru i zgodność z systemem warstw |
Dlaczego potrzebny jest konstruktor?
Każde konstrukcyjne wzmocnienie powinno zostać poprzedzone odkrywkami, oceną wilgotności i uszkodzeń drewna oraz pomiarem rzeczywistych przekrojów. Konstruktor sprawdza układ według PN-EN 1995-1-1, czyli Eurokodu 5, a także uwzględnia podpory, rozpiętość, obciążenia stałe i użytkowe oraz sposób wykonania połączeń.
Analiza obejmuje stan graniczny nośności, czyli SGN. Odpowiada on na pytanie, czy konstrukcja bezpiecznie przeniesie działające siły. Równie ważny jest stan graniczny użytkowania, czyli SGU, dotyczący między innymi ugięć, drgań i ryzyka uszkodzenia warstw wykończeniowych. Belka może więc nie przekraczać granicy zniszczenia, a mimo to nadmiernie się uginać lub powodować niekomfortowe drgania.
Nie wolno samodzielnie dobierać przekrojów nakładek ani rozstawu wkrętów na podstawie ich wyglądu. Szczególnej ostrożności wymagają stropy w budynkach historycznych, miejsca planowanych otworów na schody oraz dodatkowe podpory punktowe. W takich przypadkach pozornie niewielka zmiana może przenieść obciążenie na ścianę lub niższy strop w sposób, którego nie przewidziano w pierwotnej konstrukcji.
Najbezpieczniejsze rozwiązanie to takie, które łączy rozpoznanie stanu drewna, obliczenia według Eurokodu 5, właściwie dobraną metodę oraz certyfikowane łączniki. Dopiero po spełnieniu tych warunków można ocenić, czy lepsze będzie wzmocnienie belek, odciążenie stropu, czy przebudowa całego układu warstw.
