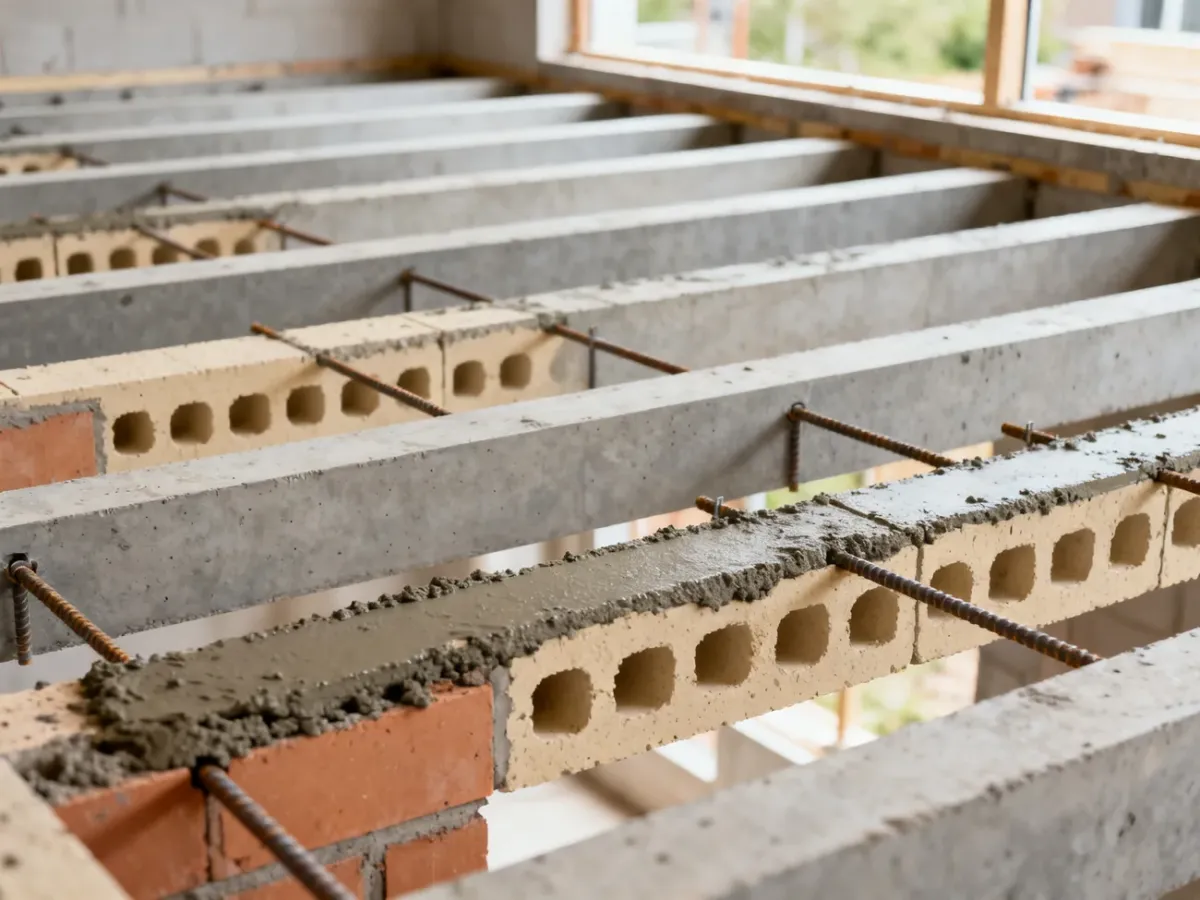

Strop gęstożebrowy to poziomy element konstrukcyjny w systemie belkowo-pustakowym. Tworzą go prefabrykowane belki nośne, pustaki wypełniające oraz warstwa betonu, czyli nadbeton. Taka konstrukcja przenosi obciążenia na ściany lub inne podpory, a dzięki lekkim elementom może być montowana bez użycia dźwigu.
Co to jest strop gęstożebrowy?
Nazwa wynika z budowy stropu. Jego główne elementy nośne, nazywane żebrami lub belkami stropowymi, są rozmieszczone stosunkowo gęsto i regularnie. Przestrzeń pomiędzy nimi wypełniają pustaki, a całość zostaje zespolona warstwą betonu wylewaną na budowie.
W większości popularnych systemów belki są prefabrykowane, dlatego na placu budowy układa się je zgodnie z projektem, wypełnia przestrzenie pustakami i wykonuje zbrojenie oraz nadbeton. Poszczególne rozwiązania, takie jak Teriva, stropy ceramiczne czy systemy z belkami sprężonymi, mogą różnić się materiałem, rozstawem elementów i dopuszczalną rozpiętością, ale ich zasada działania pozostaje podobna.
Strop gęstożebrowy stosuje się przede wszystkim w domach jednorodzinnych. Oddziela kondygnacje, przenosi ciężar własny, obciążenia użytkowe i część obciążeń od ścian działowych, a także usztywnia budynek w kierunku poziomym.
Z czego składa się strop gęstożebrowy?
Trzy podstawowe elementy systemu pełnią różne funkcje. Belki przenoszą obciążenia, pustaki wypełniają przestrzeń między żebrami, a nadbeton spaja całość i zwiększa jej sztywność.
| Element | Funkcja |
|---|---|
| Belki stropowe, czyli żebra | Stanowią główne elementy nośne i przekazują obciążenia na podpory. |
| Pustaki stropowe | Wypełniają przestrzeń między belkami, ograniczają masę konstrukcji i mogą poprawiać jej izolacyjność. |
| Nadbeton | Łączy elementy w jedną współpracującą konstrukcję, zwiększa sztywność i tworzy równe podłoże pod kolejne warstwy podłogi. |
Rozstaw belek zależy od konkretnego systemu. W różnych rozwiązaniach może wynosić od około 30 do 90 cm, dlatego nie należy dobierać pustaków ani rozstawu samodzielnie. Elementy muszą być wzajemnie dopasowane i zgodne z projektem.
Pustaki nie zastępują belek w przenoszeniu głównych obciążeń. Ich zadaniem jest przede wszystkim wypełnienie przestrzeni między żebrami i zmniejszenie ilości betonu potrzebnego do wykonania stropu. Mogą być produkowane między innymi z ceramiki, keramzytobetonu lub betonu.
Nadbeton ma szczególne znaczenie konstrukcyjne. Nie jest jedynie warstwą wyrównującą. Po związaniu współpracuje z belkami, usztywnia powierzchnię stropu i pomaga ograniczyć niezależne ugięcia poszczególnych żeber. Jego grubość oraz klasa betonu wynikają z dokumentacji projektowej, dlatego nie powinno się zastępować ich przypadkowymi wartościami.
Jakie są zalety i wady stropu gęstożebrowego?
Popularność tego rozwiązania wynika głównie z dostępności prefabrykatów i możliwości ręcznego układania wielu elementów. Belki i pustaki są lżejsze niż duże prefabrykowane płyty, więc budowa często nie wymaga dźwigu. Trzeba jednak zapewnić prawidłowe podparcie montażowe i przestrzegać wymagań konkretnego systemu.
Do najważniejszych zalet należą:
- Montaż bez dźwigu – większość elementów można przenieść i ułożyć ręcznie.
- Dostępność materiałów i wykonawców znających tę technologię.
- Stosunkowo niewielka masa w porównaniu z częścią stropów monolitycznych.
- Możliwość dopasowania rozwiązania do typowych budynków mieszkalnych o prostym układzie.
Ograniczenia tego systemu są równie ważne przy ocenie projektu:
- Konieczność zastosowania podpór montażowych do czasu uzyskania przez beton wymaganej wytrzymałości.
- Większa pracochłonność niż przy niektórych systemach panelowych lub dużych płytach prefabrykowanych.
- Trudniejsze wykonanie przy nietypowym kształcie stropu, dużej liczbie otworów albo nieregularnym układzie podpór.
- Gorsza izolacyjność akustyczna niż w przypadku ciężkich stropów monolitycznych, jeśli nie zaprojektuje się właściwych warstw podłogowych.
Na czym polega klawiszowanie?
Klawiszowanie to nierównomierne uginanie się sąsiednich belek pod wpływem obciążenia. Jeżeli żebra nie współpracują ze sobą wystarczająco dobrze, jedno może ugiąć się bardziej niż drugie. Na spodzie stropu może wtedy pojawić się rysa lub pęknięcie tynku wzdłuż krawędzi belki.
Ograniczeniu tego zjawiska służą nadbeton oraz żebra rozdzielcze. Są to dodatkowe elementy usytuowane poprzecznie do belek stropowych. Łączą żebra i pomagają rozłożyć obciążenia na większej powierzchni. Ich liczba i rozmieszczenie zależą od rozpiętości, obciążeń oraz wymagań konkretnego projektu.
Znaczenie ma także prawidłowe podparcie belek podczas wykonywania stropu. Błędy w tym zakresie, pominięcie wymaganych żeber rozdzielczych lub zmiana układu ścian bez uzgodnienia z konstruktorem mogą zwiększyć ryzyko nadmiernych ugięć i zarysowań.
Dlaczego stosuje się ten strop?
Strop gęstożebrowy pozostaje popularnym rozwiązaniem w budownictwie jednorodzinnym, ponieważ łączy prefabrykację z montażem niewymagającym ciężkiego sprzętu. Jest alternatywą dla stropu monolitycznego, choć nie w każdym projekcie będzie rozwiązaniem najwygodniejszym. Przy dużych rozpiętościach, nietypowym kształcie budynku lub rozbudowanych wymaganiach dotyczących sztywności konstruktor może wskazać inny system, na przykład strop panelowy albo monolityczny.
Najważniejsze jest rozróżnienie funkcji jego elementów: belki przenoszą obciążenia, pustaki wypełniają przestrzeń, a nadbeton usztywnia i scala konstrukcję. Właśnie ich prawidłowa współpraca decyduje o zachowaniu stropu i ogranicza ryzyko klawiszowania.
