W stropie Teriva do 4 m rozpiętości zwykle nie wykonuje się żebra rozdzielczego. Przy rozpiętości od 4 do 6 m należy zastosować co najmniej jedno żebro w środku przęsła, a powyżej 6 m – minimum dwa żebra rozmieszczone mniej więcej co 1/3 rozpiętości. Są to zasady ogólne. Ostateczne rozwiązanie musi wynikać z projektu konstrukcyjnego, zwłaszcza przy obciążeniach skupionych lub ściankach działowych równoległych do belek.
Strop Teriva – co ile stosować żebro rozdzielcze?
Rozpiętość stropu oznacza odległość między stałymi podporami, na których opierają się belki. To właśnie ten parametr, a nie sam rozstaw osiowy belek, decyduje o podstawowej liczbie żeber rozdzielczych.
| Rozpiętość stropu | Liczba żeber rozdzielczych | Lokalizacja i uwagi |
|---|---|---|
| Do 4 m | Zwykle brak | Rozwiązanie stosowane przy standardowych obciążeniach równomiernych |
| Od 4 do 6 m | Minimum 1 | Żebro umieszcza się w środku rozpiętości |
| Powyżej 6 m | Minimum 2 | Żebra rozmieszcza się mniej więcej w równych odstępach, zwykle co około 1/3 rozpiętości |
Żebro rozdzielcze łączy sąsiednie części stropu i pomaga rozłożyć obciążenie na kilka belek. Ogranicza także klawiszowanie, czyli nierównomierne uginanie się belek, które może prowadzić do zarysowań wzdłuż stropu. W dokumentacjach różnych odmian systemu Teriva mogą występować nieco inne granice, dlatego przy rozpiętościach granicznych należy stosować rozwiązanie wskazane w projekcie lub instrukcji konkretnego producenta.

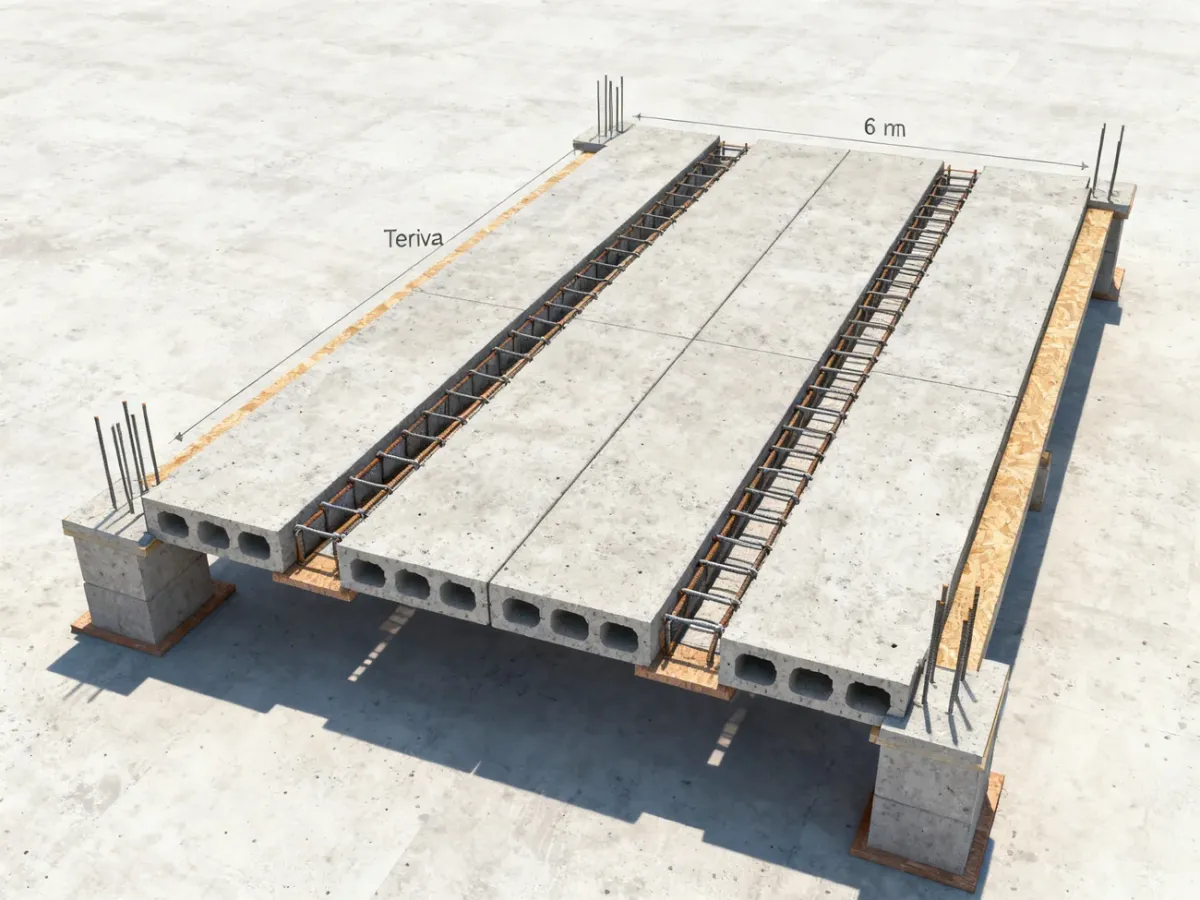

Przy dwóch żebrach podział powinien być możliwie równy. Dla rozpiętości 6 m oznacza to orientacyjnie odległość około 2 m od podpory do pierwszego żebra, około 2 m między żebrami i około 2 m od drugiego żebra do przeciwległej podpory.
Jakie parametry powinno mieć żebro rozdzielcze?
Żebro wykonuje się jako element betonowy z własnym zbrojeniem, prostopadły do belek stropowych. Typowe wymagania systemowe obejmują następujące parametry:
- Szerokość – zwykle 70–100 mm, przy czym w niektórych rozwiązaniach dopuszcza się zakres do 120 mm.
- Wysokość – równa pełnej wysokości konstrukcyjnej stropu, od jego dolnej powierzchni do górnej powierzchni nadbetonu.
- Zbrojenie podłużne – dwa pręty, jeden ułożony górą i jeden dołem, o średnicy co najmniej Ø12.
- Strzemiona – pręty o średnicy Ø4,5, rozmieszczone nie rzadziej niż co 30 cm.
- Zakotwienie – pręty należy wprowadzić w prostopadłe wieńce lub podciągi na długość co najmniej 0,5 m.
Nie należy samodzielnie zmniejszać średnicy prętów ani zwiększać rozstawu strzemion. Wymienione wartości są typowymi wymaganiami systemowymi, ale projekt może przewidywać mocniejsze zbrojenie, jeśli wynika to z obciążeń lub geometrii stropu.
Jak wykonać żebro rozdzielcze na budowie?
Przed betonowaniem trzeba przygotować miejsce na żebro w sposób zapewniający jego właściwe połączenie z płytą stropową:
- Rozsuń pustaki w wybranym miejscu na szerokość około 8–10 cm, tworząc przestrzeń na żebro.
- Od dołu wykonaj deskowanie i podeprzyj je stemplami. Podparcie musi być stabilne, aby deskowanie nie ugięło się pod ciężarem mieszanki.
- Zadekluj czoła pustaków przylegających do żebra, żeby beton nie wpłynął do ich wnętrza.
- Ułóż zbrojenie podłużne oraz strzemiona, zachowując wymagane otulenie i zakotwienie prętów w wieńcach lub podciągach.
- Sprawdź położenie belek, pustaków, deskowania i zbrojenia, a następnie zabetonuj żebro razem z pozostałą częścią stropu.
Beton powinien dokładnie wypełnić przestrzeń żebra. Nie wolno dopuścić do powstania pustek ani do miejscowego gromadzenia mieszanki. Pustaki przy żebrach, wieńcach i podciągach wymagają zadeklowania, ponieważ nie pełnią funkcji konstrukcyjnej i nie powinny przyjmować świeżego betonu.
Kiedy standardowa liczba żeber nie wystarcza?
Jedno lub dwa żebra dobrane wyłącznie na podstawie rozpiętości mogą nie wystarczyć, gdy strop przenosi obciążenia skupione. Dotyczy to między innymi ciężkich ścian działowych ustawionych równolegle do belek, słupów, podciągów albo innych miejscowego obciążenia.
Pod ścianką działową równoległą do belek stosuje się zwykle wzmocnione żebro, na przykład dwie lub więcej belek kratownicowych ułożonych obok siebie. W razie potrzeby projektant może przewidzieć ukrytą belkę żelbetową. Liczbę i położenie dodatkowych żeber ustala się na podstawie obliczeń, a nie przez mechaniczne powielanie standardowego schematu.
Przed rozpoczęciem prac sprawdź projekt konstrukcyjny oraz instrukcję dla konkretnej odmiany stropu Teriva. Jeżeli występują obciążenia punktowe, nieregularny kształt stropu albo ściany równoległe do belek, decyzję o wzmocnieniu powinien podjąć projektant konstrukcji.
Artykuł ma charakter informacyjny i nie zastępuje projektu konstrukcyjnego ani konsultacji z uprawnionym projektantem.
