Nie ma jednego uniwersalnego rozstawu rur ogrzewania podłogowego. Odległość 10 albo 15 cm wynika z obliczeń strat ciepła konkretnego pomieszczenia, powierzchni czynnej, oporu warstw podłogi oraz wymaganej temperatury wody. Rozstaw nie powinien być ustalany „na oko” ani wyłącznie na podstawie rodzaju źródła ciepła.

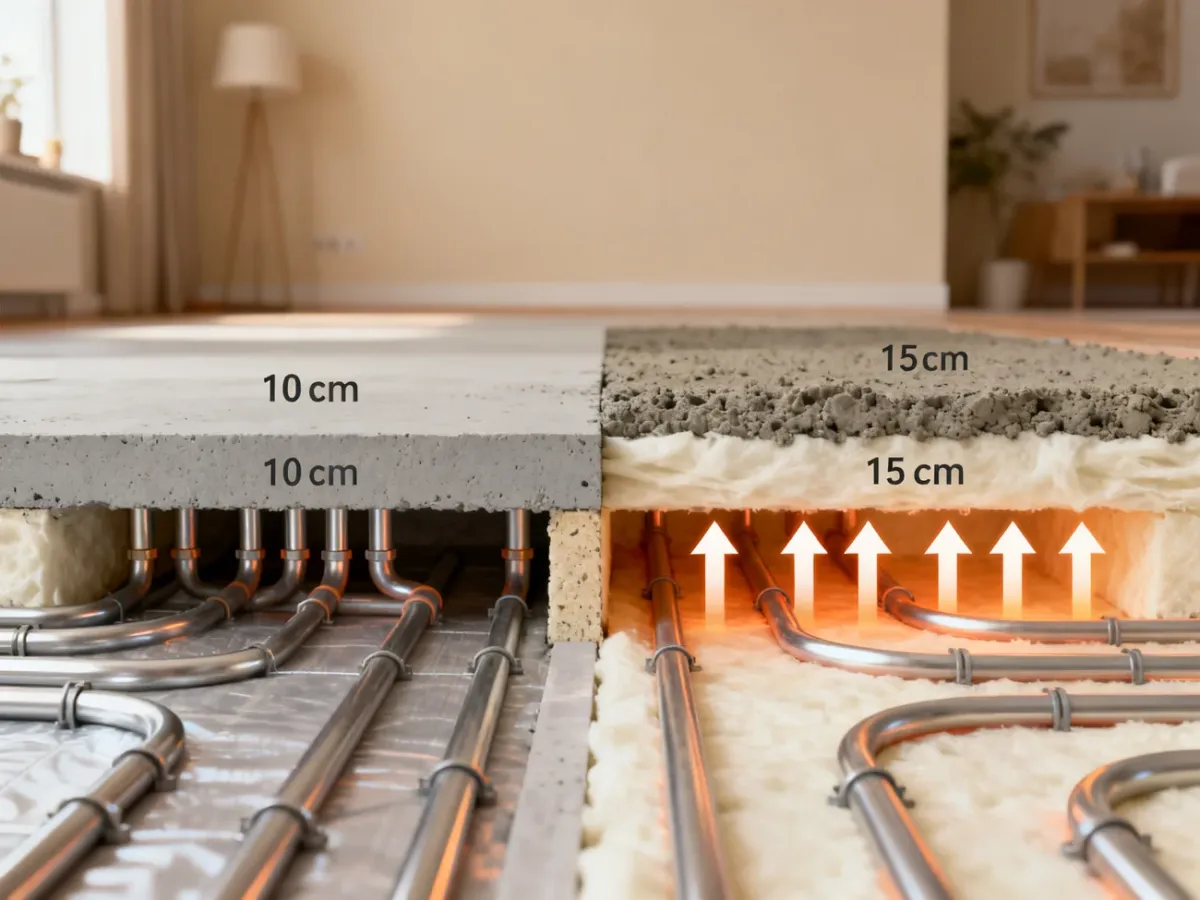

Rozstaw 10 cm a 15 cm – co się zmienia?
Przy tych samych temperaturach zasilania i powrotu, identycznej konstrukcji podłogi oraz tej samej powierzchni czynnej rozstaw 10 cm zwykle pozwala uzyskać większą moc jednostkową i bardziej równomierną temperaturę posadzki. Gęściej ułożone rury znajdują się bliżej siebie, dlatego różnice temperatur między pasami nad rurą i między rurami są mniejsze.
Rozstaw 15 cm zużywa mniej materiału i często upraszcza podział instalacji na pętle. W dobrze izolowanych pomieszczeniach o umiarkowanych stratach ciepła może bez problemu pokryć zapotrzebowanie. Nie oznacza to jednak, że będzie właściwy w każdym pokoju. Ostateczną decyzję trzeba oprzeć na charakterystyce konkretnego systemu, a nie na ogólnej regule.
Techniczne różnice między oboma wariantami można ująć następująco:
| Kryterium | Rozstaw 10 cm | Rozstaw 15 cm |
|---|---|---|
| Moc przy tych samych temperaturach | Zwykle wyższa | Zwykle niższa |
| Równomierność temperatury podłogi | Większa, z mniejszymi różnicami między rurami | Mniejsza, z większymi różnicami między osiami rur |
| Długość rury w polu grzewczym | Około 10,5 m/m² | Około 7,0 m/m² |
| Liczba pętli | Często większa przy tym samym limicie długości obwodu | Często mniejsza |
| Opory hydrauliczne | Mogą wzrosnąć przez większą długość i liczbę pętli | Zwykle łatwiejszy podział, ale zależy od długości obwodów i przepływów |
| Koszt i pracochłonność | Więcej rury, mocowań i pracy | Mniejsze zużycie materiału |
Większa moc nie oznacza automatycznie lepszego rozwiązania. Zagęszczenie rur zwiększa ilość materiału, może wymagać większej liczby obwodów i wpływa na hydraulikę. Jeżeli rozstaw 15 cm pokrywa obciążenie cieplne z rezerwą, przejście na 10 cm może nie przynieść odczuwalnej korzyści.
Trzeba też pamiętać, że opory hydrauliczne nie rosną według prostej zasady „10 cm oznacza dwa razy większy opór niż 15 cm”. O wyniku decydują rzeczywiste długości pętli, dobiegi od rozdzielacza, średnica rury, przepływ i opory armatury.
Co wpływa na dobór rozstawu rur?
Rozstaw jest tylko jednym z parametrów powierzchni grzewczej. Projektant musi sprawdzić, ile ciepła ma oddać podłoga, przez jakie warstwy będzie ono przepływać i przy jakiej temperaturze wody instalacja ma pracować.
Powierzchnia czynna zamiast całkowitej
Do obliczeń nie powinno się przyjmować bezrefleksyjnie całej powierzchni pokoju. Rur zwykle nie układa się pod trwałą zabudową, wanną, brodzikiem, wyspą kuchenną, szafami bez prześwitu ani w miejscach wyłączonych przez dylatacje. Pole, które rzeczywiście oddaje ciepło, nazywa się powierzchnią czynną.
Wymagana moc jednostkowa wynika z prostego podziału:
qwym = Qpomieszczenia ÷ Aczynna
Przykładowo, jeśli pomieszczenie ma stratę 1500 W, a rury można ułożyć na 24 m², podłoga musi dostarczyć 62,5 W/m². Przyjęcie całych 30 m² zaniżyłoby wynik do 50 W/m². Taka różnica może zmienić wybór z 15 na 10 cm albo wskazać, że sama podłogówka nie wystarczy.
Mała powierzchnia czynna jest szczególnie istotna w łazienkach. Wyższa temperatura wymagana w tym pomieszczeniu, wanna, brodzik i stałe wyposażenie często powodują duże obciążenie pozostałej części posadzki. Nawet rozstaw 10 cm nie stworzy dodatkowego pola grzewczego. W razie braku mocy potrzebny może być dodatkowy emiter, na przykład grzejnik drabinkowy.
Opór cieplny okładziny
Ciepło przechodzi przez rurę, jastrych, warstwy kleju, podkład i wykończenie podłogi. Wszystkie te elementy tworzą opór cieplny oznaczany jako Rλ,B. Im większy opór, tym mniejsza moc przy tej samej temperaturze wody.
Płytki ceramiczne i kamień zwykle stawiają niewielki opór przepływowi ciepła. Przy panelach trzeba uwzględnić także podkład, a przy drewnie lub wykładzinie sprawdzić łączny opór oraz dopuszczenia producenta do ogrzewania podłogowego. Samo zmniejszenie rozstawu z 15 do 10 cm nie zawsze skompensuje zbyt oporne warstwy.
Temperatura wody i rodzaj źródła ciepła
W analizie uwzględnia się temperaturę zasilania, powrotu oraz temperaturę obliczeniową pomieszczenia. Sama temperatura zasilania nie opisuje pracy pętli, ponieważ o oddawaniu ciepła decyduje średnia temperatura wody oraz opór całej konstrukcji.
Pompa ciepła nie wymusza automatycznie rozstawu 10 cm. Jej zaletą jest praca przy niskiej temperaturze zasilania, więc gęstszy układ może pomóc w uzyskaniu wymaganej mocy bez podnoszenia parametru wody. Jednak dobrze izolowane pomieszczenie może osiągnąć ten sam cel przy rozstawie 15 cm.
Źródło ciepła dostarcza energię, ale nie emituje jej bezpośrednio przez posadzkę. Za przekazywanie ciepła odpowiada konstrukcja podłogi. Ta sama podłoga, pracująca przy identycznej temperaturze zasilania i powrotu, będzie miała zbliżoną wydajność niezależnie od tego, czy wodę podgrzewa pompa ciepła, czy kocioł gazowy. Różnica dotyczy kosztu i sprawności uzyskania danego parametru.
Jak profesjonalnie dobrać rozstaw?
Dobór powinien przebiegać w określonej kolejności, zgodnej z zasadami projektowania instalacji ogrzewania płaszczyznowego, między innymi opisanymi w ISO 11855-2:2021:
- Oblicz straty ciepła pomieszczenia – ustal projektową moc w watach dla każdego pokoju, zamiast przyjmować jedną wartość W/m² dla całego domu.
- Wyznacz powierzchnię czynną – nanieś na rzut trwałą zabudowę, strefy bez rur, dylatacje i dojazdy do rozdzielacza, a następnie oblicz rzeczywiste pole oddawania ciepła.
- Określ konstrukcję podłogi – uwzględnij średnicę rury, system mokry lub suchy, grubość i przewodność jastrychu, położenie rury oraz opór okładziny z podkładem.
- Przyjmij temperatury pracy – porównuj warianty przy określonej temperaturze zasilania, powrotu i pomieszczenia. Sprawdź także dopuszczalną temperaturę powierzchni dla ludzi oraz zastosowanej podłogi.
- Porównaj moc i rezerwę – wybierz wariant, który pokrywa zapotrzebowanie bez przekraczania limitów temperatury i z rozsądną rezerwą. Jeśli ani 10, ani 15 cm nie wystarcza, potrzebne jest inne rozwiązanie, a nie dalsze zagęszczanie.
- Sprawdź hydraulikę – podziel pole na pętle, uwzględnij dobiegi, przepływy, długości obwodów, straty ciśnienia i możliwości pompy oraz rozdzielacza.
- Udokumentuj układ – na rzucie zapisz rozstawy, długości pętli, przypisane pomieszczenia, przepływy i nastawy rozdzielacza.
W praktyce oznacza to, że jeden dom może mieć w salonie rozstaw 15 cm, w łazience 10 cm, a w pomieszczeniu o bardzo małej powierzchni czynnej dodatkowy emiter. Nie ma potrzeby ujednolicania wszystkich pól, jeśli różnią się obciążeniem i wykończeniem.
Jak rozmawiać z wykonawcą?
Poproś o projekt lub przynajmniej zestawienie zawierające straty ciepła pomieszczeń, powierzchnie czynne, przyjęte temperatury, rozstawy, długości pętli, przepływy i nastawy rozdzielacza. Sama deklaracja „wszędzie ułożymy co 10 cm” nie zastępuje obliczeń.
Zmiana rozstawu na budowie wymaga ponownego przeliczenia. Zagęszczenie lub rozrzedzenie rur wpływa na moc, temperaturę powierzchni, długość obwodów, liczbę pętli, przepływy i straty ciśnienia. Wykonawca nie powinien samodzielnie modyfikować układu bez aktualizacji dokumentacji.
