W ogrzewaniu podłogowym pompę obiegową najczęściej ustawia się w trybie stałej różnicy ciśnień, czyli Δp-c. Na początek można przyjąć wysokość podnoszenia około 2–2,5 m, ale ostateczna nastawa zależy od długości pętli, ich oporów i przepływów ustawionych na rozdzielaczu. Zbyt niska wartość powoduje niedogrzanie, a zbyt wysoka może wywołać szumy i zwiększyć zużycie energii.
Dlaczego ustawienie pompy ma znaczenie?

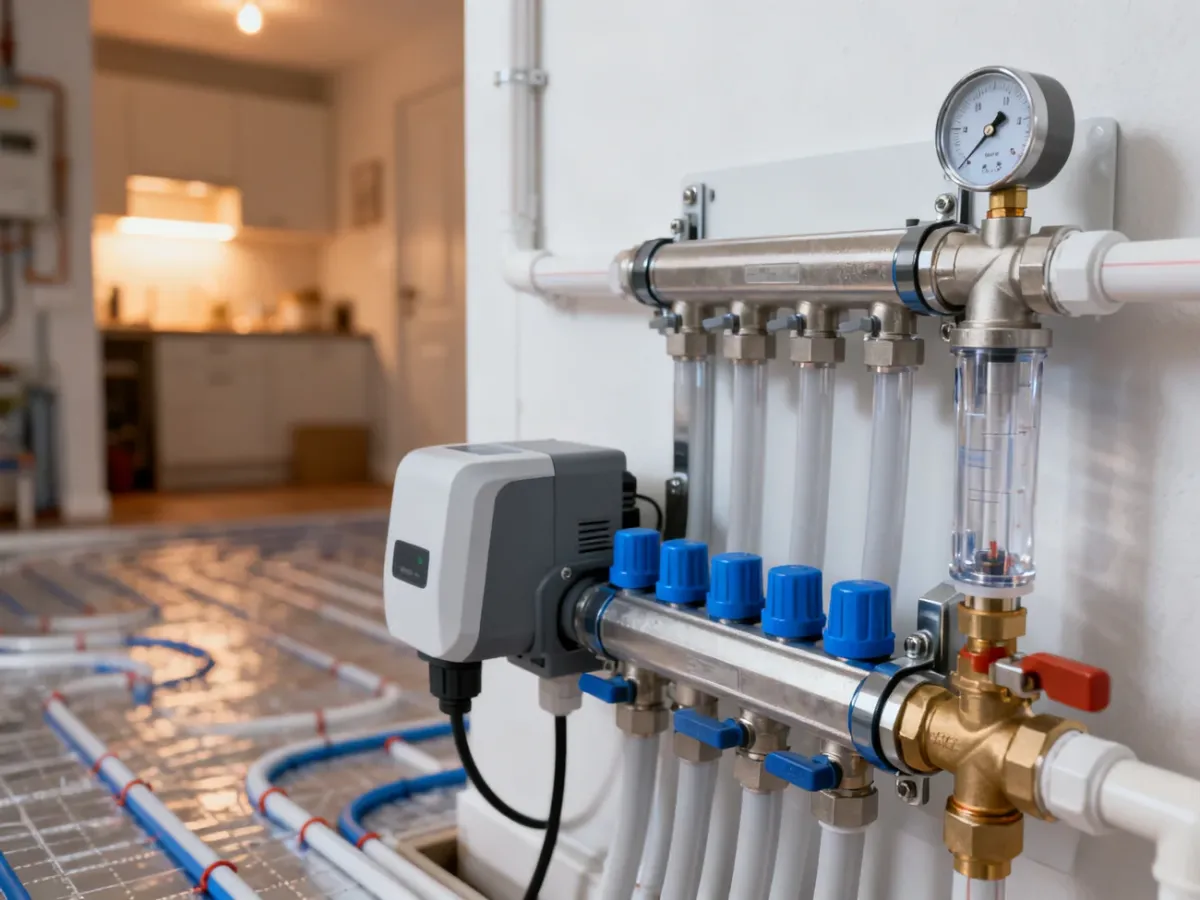

Pompa obiegowa nie odpowiada za samo „wytwarzanie” ciepła. Jej zadaniem jest wymuszenie przepływu wody przez rozdzielacz i pętle ogrzewania podłogowego. Musi pokonać opory rur, zaworów, przepływomierzy oraz najdłuższej pętli.
Gdy nastawa jest zbyt niska, część obiegów może otrzymywać za mało wody. Objawem będą zimniejsze pomieszczenia albo bardzo długi czas ich nagrzewania. Z kolei zbyt duża wydajność pompy może powodować szum przepływu, niepotrzebny pobór prądu i problemy z regulacją.
Trzeba też rozdzielić dwie kwestie. Pompa obiegowa znajduje się zwykle przy rozdzielaczu i odpowiada za przepływ w instalacji. Krzywa grzewcza jest ustawieniem w sterowniku pompy ciepła lub kotła i określa temperaturę wody zasilającej w zależności od temperatury zewnętrznej. Zmiana krzywej grzewczej nie zastępuje regulacji pompy obiegowej.
Jaki tryb pracy wybrać dla podłogówki?
W instalacji podłogowej podstawowym wyborem jest tryb stałej różnicy ciśnień Δp-c. Pętle mają często zbliżone opory, a pompa powinna utrzymywać stabilne ciśnienie wtedy, gdy część obiegów zostaje przymknięta przez siłowniki lub zawory.
| Tryb pracy | Zalecane zastosowanie | Logika działania |
|---|---|---|
| Stała różnica ciśnień Δp-c | Ogrzewanie podłogowe | Pompa utrzymuje ustawioną różnicę ciśnień, także przy zmianie liczby otwartych pętli. |
| Zmienna różnica ciśnień Δp-v | Najczęściej instalacje grzejnikowe | Ciśnienie zmniejsza się wraz ze spadkiem przepływu i przymykaniem zaworów. |
| Stałe obroty | Obiegi o stałym przepływie, na przykład ładowanie zasobnika | Pompa pracuje na wybranym biegu niezależnie od zmian oporów instalacji. |
Tryb Δp-v może ograniczać hałas w instalacjach grzejnikowych, w których głowice termostatyczne często zmieniają przepływ. W podłogówce jego zastosowanie bywa mniej korzystne, ponieważ po zamknięciu części pętli pompa może obniżyć ciśnienie do poziomu niewystarczającego dla najdłuższego otwartego obiegu.
Stałe obroty nie są zwykle pierwszym wyborem dla rozdzielacza podłogowego. Można je stosować w obiegach o stałej wydajności, ale w typowej instalacji domowej lepszą kontrolę zapewnia regulacja stałociśnieniowa.
Jak ustawić pompę do podłogówki krok po kroku?
Przed zmianą nastawy sprawdź oznaczenia na pompie i instrukcję producenta. Symbole oraz zakresy regulacji mogą się różnić, ale zasada postępowania pozostaje podobna:
- Sprawdź projekt lub dane instalacji – zwróć uwagę na liczbę pętli, długość najdłuższego obiegu, średnicę rur i wymagane przepływy. Jeśli dokumentacji nie ma, nie ustawiaj pompy od razu na maksymalną moc.
- Wybierz tryb Δp-c – na panelu pompy może być oznaczony symbolem poziomej linii albo opisem „constant pressure”. Jest to podstawowa charakterystyka dla ogrzewania płaszczyznowego.
- Ustaw początkową wysokość podnoszenia – w typowej instalacji domowej punktem wyjścia bywa około 2–2,5 m. Długie pętle lub większe opory mogą wymagać wyższej wartości, ale nie da się jej poprawnie określić bez danych o instalacji.
- Ustaw przepływy na rotametrach – każdy rotametr reguluje przepływ w konkretnej pętli. Nie ustawiaj wszystkich jednakowo bez sprawdzenia projektu, ponieważ pomieszczenia mogą mieć różne zapotrzebowanie na ciepło.
- Odczekaj na stabilizację instalacji – ogrzewanie podłogowe reaguje wolniej niż grzejniki. Po zmianie ustawień obserwuj temperaturę pomieszczeń, przepływy i temperaturę zasilania oraz powrotu.
- Skoryguj tylko jeden parametr naraz – jeśli przepływy są prawidłowe, a najdłuższa pętla nadal nie grzeje, zwiększaj nastawę pompy stopniowo. Jeżeli pojawią się szumy, zmniejsz ją i sprawdź, czy problem nie wynika z błędnego zrównoważenia pętli.
Wysokość podnoszenia nie jest wysokością, na którą pompa „podnosi” wodę w budynku. To wartość odpowiadająca różnicy ciśnień potrzebnej do pokonania oporów przepływu. Dlatego nastawa 2,5 m nie oznacza, że każda instalacja będzie działała prawidłowo właśnie przy tej wartości.
Co sprawdzić, gdy podłogówka nie grzeje albo hałasuje?
Nie zakładaj od razu, że winna jest pompa. W wielu instalacjach problem powodują przepływy ustawione na rozdzielaczu albo powietrze w pętlach. Przy podstawowej diagnostyce sprawdź:
- Czy rotametry pokazują przepływ w każdej wymagającej tego pętli.
- Czy zawory na rozdzielaczu i siłowniki otwierają się prawidłowo.
- Czy instalacja została odpowietrzona, a ciśnienie w układzie mieści się w zakresie przewidzianym przez instalatora.
- Czy szum nie pojawia się po ustawieniu zbyt wysokiej wysokości podnoszenia.
- Czy pompa pracuje w trybie przeznaczonym dla podłogówki, a nie na przypadkowo wybranym biegu stałym.
Jeżeli podłoga pozostaje chłodna, kolejność działań powinna być uporządkowana. Najpierw sprawdź przepływ i otwarcie pętli, potem odpowietrzenie, a dopiero na końcu zmieniaj nastawę pompy. Samo zwiększenie mocy nie naprawi zamkniętego zaworu ani źle wyregulowanego rotametru.
Nie ustawiaj pompy „na oko” na najwyższą wartość. Taka zmiana może zwiększyć hałas i koszty pracy, a przy nieprawidłowym zrównoważeniu nadal nie zapewnić równego ogrzewania. W instalacji mieszanej, obejmującej grzejniki i podłogówkę, ustawienia powinny wynikać z projektu lub pomiarów instalatora.
Kiedy potrzebny jest serwisant?
Skorzystaj z pomocy fachowca, gdy po odpowietrzeniu i regulacji rotametrów nadal występuje niedogrzanie, pompa pracuje głośno, przepływy są niestabilne albo instalacja ma kilka obiegów o różnym przeznaczeniu. Dotyczy to szczególnie układów mieszanych z zaworem mieszającym, buforem lub kilkoma rozdzielaczami.
Najbezpieczniejsza zasada jest prosta: zacznij od trybu Δp-c i umiarkowanej nastawy, a potem wyreguluj rotametry zgodnie z rzeczywistymi potrzebami pętli. Prawidłowo ustawiona pompa ma zapewniać przepływ bez ciągłej pracy na maksimum i bez słyszalnych szumów.
