Schody w ścianie, czyli schody wspornikowe lub „lewitujące”, są mocowane jednostronnie do ściany nośnej. Nie jest to zwykły montaż stopni, lecz ingerencja w konstrukcję budynku. Potrzebny jest projekt konstrukcyjny, właściwie dobrane zakotwienie i wykonanie prac przed tynkowaniem.
Na jakiej ścianie można zamontować schody wspornikowe?
Każdy stopień działa jak wspornik. Obciążenie użytkowe, ciężar stopnia oraz drgania są przekazywane na ścianę przez kotwy albo stalowy stelaż. Dlatego najłatwiejszym podłożem jest ściana żelbetowa, zaplanowana od początku z myślą o takim rozwiązaniu. Kotwy można przewidzieć już podczas zbrojenia albo osadzić później w stwardniałym betonie, jeśli projekt i obliczenia potwierdzą taką możliwość.
Znacznie trudniejsza jest ściana murowana. Pustak ceramiczny, na przykład typu Porotherm, nie zapewnia takich samych warunków jak pełny żelbet. Samo wklejenie szpilek w cienkie ścianki pustaka może nie wystarczyć, zwłaszcza przy obciążeniach dynamicznych. Ściany działowej nie należy traktować jako podłoża dla schodów wspornikowych.
Przed rozpoczęciem prac konstruktor powinien sprawdzić co najmniej:
- Materiał ściany – żelbet, beton, mur z elementów pełnych lub pustaki ceramiczne mają różną nośność.
- Grubość przegrody – w praktyce dla klasycznych rozwiązań często przyjmuje się około 24 cm jako wartość wyjściową, ale nie zastępuje to obliczeń.
- Sposób przekazania obciążeń – trzeba uwzględnić ciężar stopni, obciążenie użytkowe, moment zginający i drgania.
- Możliwość wykonania wzmocnień – przy murze może być potrzebna stalowa konstrukcja, blachy rozkładające obciążenie albo kotwienie na wylot.
- Etap budowy – punkty mocowania i stelaż powinny być przygotowane przed tynkami i zabudową.
W przypadku muru ceramicznego stosuje się czasem stalowe blachy po obu stronach ściany, połączone szpilkami przechodzącymi przez przegrodę. Takie rozwiązanie rozkłada obciążenie na większą powierzchnię, ale jego przydatność musi potwierdzić projektant. Nie można zakładać, że każdy pustak zachowa się tak samo po kilku latach pracy konstrukcji.
Jakie są metody mocowania stopni?
Technologię dobiera się do materiału ściany, geometrii biegu, ciężaru stopni i oczekiwanego poziomu sztywności. Najczęściej rozważa się kotwy wklejane, stalowy policzek ukryty w ścianie albo belkę stalową. Różnice między tymi rozwiązaniami przedstawia tabela:
| Metoda | Poziom trudności | Wymagane podłoże | Estetyka końcowa |
|---|---|---|---|
| Kotwy chemiczne i szpilki | Wysoki | Najlepiej żelbet lub pełny, sprawdzony mur | Stopnie mogą wyglądać jak zawieszone bez widocznej konstrukcji |
| Stalowy policzek ukryty w ścianie | Wysoki | Ściana przygotowana pod stalowy element lub zaprojektowane wzmocnienia | Widoczna pozostaje głównie powierzchnia stopni |
| Belka stalowa w ścianie | Wysoki | Ściana i strop zdolne do przejęcia obciążeń od belki | Efekt zbliżony do schodów wspornikowych, przy dużej sztywności konstrukcji |
Kotwy chemiczne
W żelbecie stopnie mogą być mocowane do stalowych szpilek osadzonych w wywierconych otworach. Otwory muszą mieć zaprojektowaną średnicę, głębokość i rozstaw. Po oczyszczeniu osadza się pręty na żywicy przeznaczonej do danego podłoża. W materiałach źródłowych pojawia się rozwiązanie z prętami o średnicy 16 mm i zakotwieniem na około 30 cm, ale takich wartości nie wolno traktować jako uniwersalnych. Dobiera je konstruktor na podstawie obliczeń i systemu kotwiącego.
Policzek stalowy i belka
Stalowy policzek może przejąć obciążenia od wszystkich stopni i zostać ukryty w bruździe, warstwie zabudowy albo specjalnie przygotowanej ścianie. Belka stalowa działa podobnie, lecz zwykle wymaga dokładnego połączenia ze stropem lub innymi elementami konstrukcyjnymi. Podczas spawania trzeba uwzględnić odkształcenia cieplne, a po ustawieniu konstrukcji sprawdzić jej geometrię.

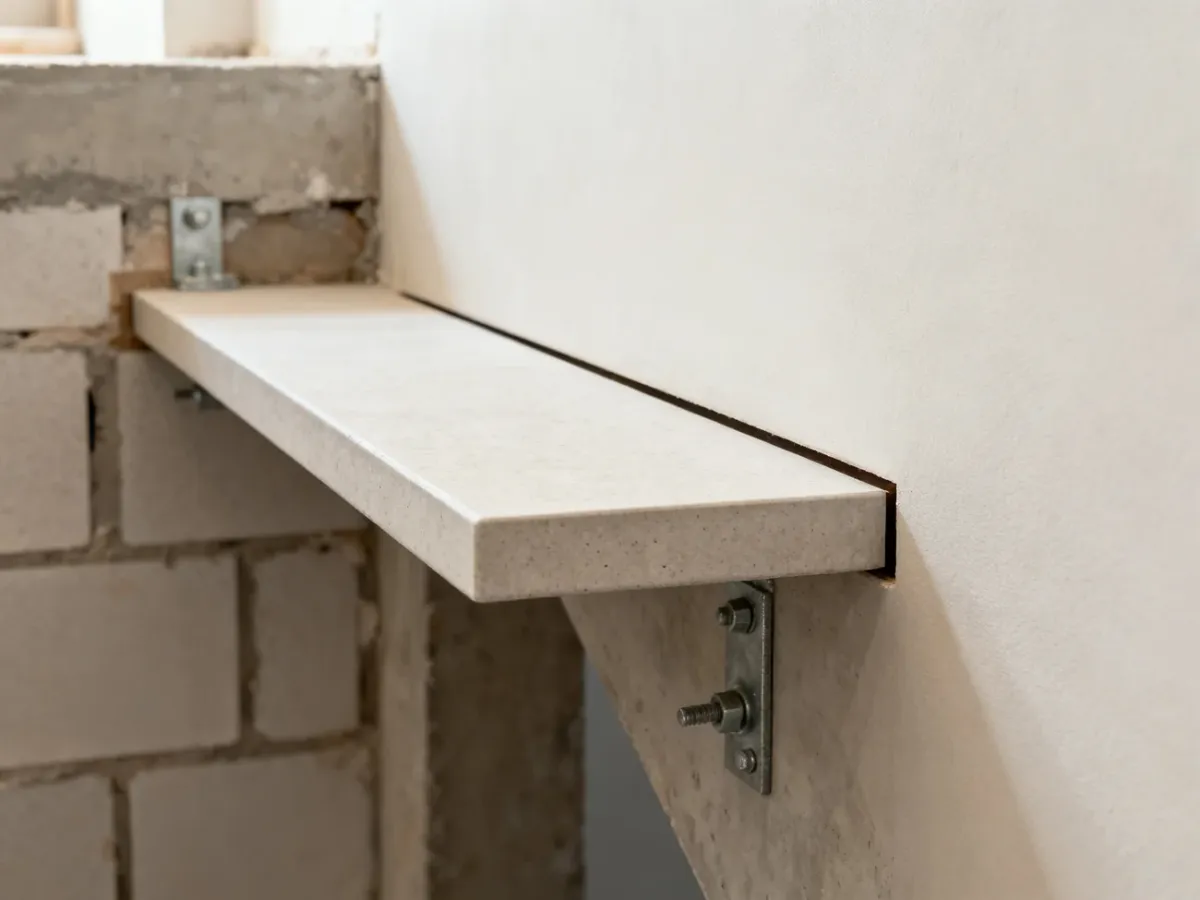

Przy każdym wariancie trzeba zostawić około 5 mm przerwy między stopniem a wykończeniem ściany. Ta dylatacja pozwala ograniczyć ryzyko pękania tynku lub suchej zabudowy, gdy stopień minimalnie ugina się pod obciążeniem. Szczelina nie naprawi źle zaprojektowanego mocowania, lecz chroni warstwę wykończeniową przed przenoszeniem ruchów konstrukcji.
Jak wygląda montaż schodów w ścianie?
Nie wykonuj takich schodów na podstawie samego szkicu ani poradnika internetowego. Błędne zakotwienie może doprowadzić do nadmiernych ugięć, uszkodzenia muru, pękania tynków, a w skrajnym przypadku do utraty stabilności stopnia. Projekt, obliczenia i odbiór mocowania powinny należeć do konstruktora oraz doświadczonej ekipy.
- Opracuj projekt konstrukcyjny obejmujący geometrię biegu, ciężar stopni, obciążenia i sposób połączenia ze ścianą.
- Sprawdź ścianę w stanie surowym i wyznacz punkty wiercenia, bruzdy lub miejsca dla stalowego stelaża.
- Wykonaj otwory albo zamontuj policzek, belkę i elementy kotwiące zgodnie z dokumentacją, przed tynkowaniem.
- Oczyść otwory, osadź kotwy na właściwej żywicy i zachowaj czas wiązania wymagany przez producenta systemu.
- Wykonaj tynki lub suchą zabudowę, pozostawiając zaprojektowaną przerwę przy stopniach.
- Osadź stopnie, sprawdź ich poziom, sztywność i ugięcia, a następnie wykonaj końcowe wykończenie oraz zabezpieczenia.
Montaż po wykonaniu tynków jest zwykle złym rozwiązaniem. Wiercenie i kucie gotowej powierzchni utrudnia prawidłowe wykonanie kotew, a sztywne połączenie stopnia z tynkiem sprzyja powstawaniu rys. Przy planowaniu trzeba też uwzględnić balustradę, ponieważ jej mocowanie może dodatkowo obciążyć stopnie lub ścianę.
Na co uważać przy wykonaniu?
Przed rozpoczęciem robót sprawdź poniższe punkty:
- Projekt konstrukcyjny obejmuje rzeczywisty materiał, grubość i stan ściany.
- Ściana działowa nie została użyta jako jedyne podparcie schodów.
- Przy ceramice przewidziano wzmocnienia rozkładające obciążenie, jeśli konstruktor uzna je za konieczne.
- Kotwy mają właściwy rozstaw, głębokość osadzenia i czas wiązania.
- Stopnie nie stykają się sztywno z tynkiem i pozostawiono przerwę około 5 mm.
- Stalowa konstrukcja została zabezpieczona przed korozją i sprawdzona po spawaniu.
- Projekt uwzględnia przenoszenie drgań na ścianę oraz sąsiednie pomieszczenia.
Najczęstsze problemy wynikają z montażu w zbyt słabym murze, pominięcia stalowych wzmocnień, wykonywania prac po tynkach i braku dylatacji. Drgania mogą przechodzić na ścianę, która działa wtedy jak element rezonujący. Dotyczy to zwłaszcza budynków, w których po drugiej stronie przegrody znajdują się inne schody lub pomieszczenia wymagające dobrej izolacyjności akustycznej.
Schody wspornikowe można wykonać bezpiecznie, ale tylko wtedy, gdy ściana i sposób kotwienia są częścią projektu budynku. W wielu przypadkach żelbet upraszcza rozwiązanie, natomiast mur z pustaków wymaga dodatkowych analiz i wzmocnień. Najważniejsza decyzja zapada przed tynkowaniem, gdy można jeszcze prawidłowo przygotować konstrukcję i oddzielić ją od warstw wykończeniowych.
