Pompa CO – na zasilaniu czy powrocie? Gdzie najlepiej ją zamontować?

Nie ma jednej zasady, według której pompa CO zawsze powinna znajdować się na zasilaniu albo zawsze na powrocie. O jej położeniu decydują przede wszystkim punkt podłączenia naczynia wzbiorczego, ciśnienie po stronie ssawnej oraz instrukcja producenta źródła ciepła. W typowym układzie pompa powinna tłoczyć wodę od naczynia wzbiorczego, a nie w jego stronę.

Pompa CO na zasilaniu czy powrocie?

W zamkniętym obiegu pompa obiegowa nie „wciąga” wody z instalacji tak jak pompa studzienna. Wytwarza różnicę ciśnień, która pokonuje opory przepływu w rurach, kotle, wymienniku, zaworach i grzejnikach. Dlatego sama nazwa rury – zasilanie albo powrót – nie rozstrzyga, czy montaż jest poprawny.

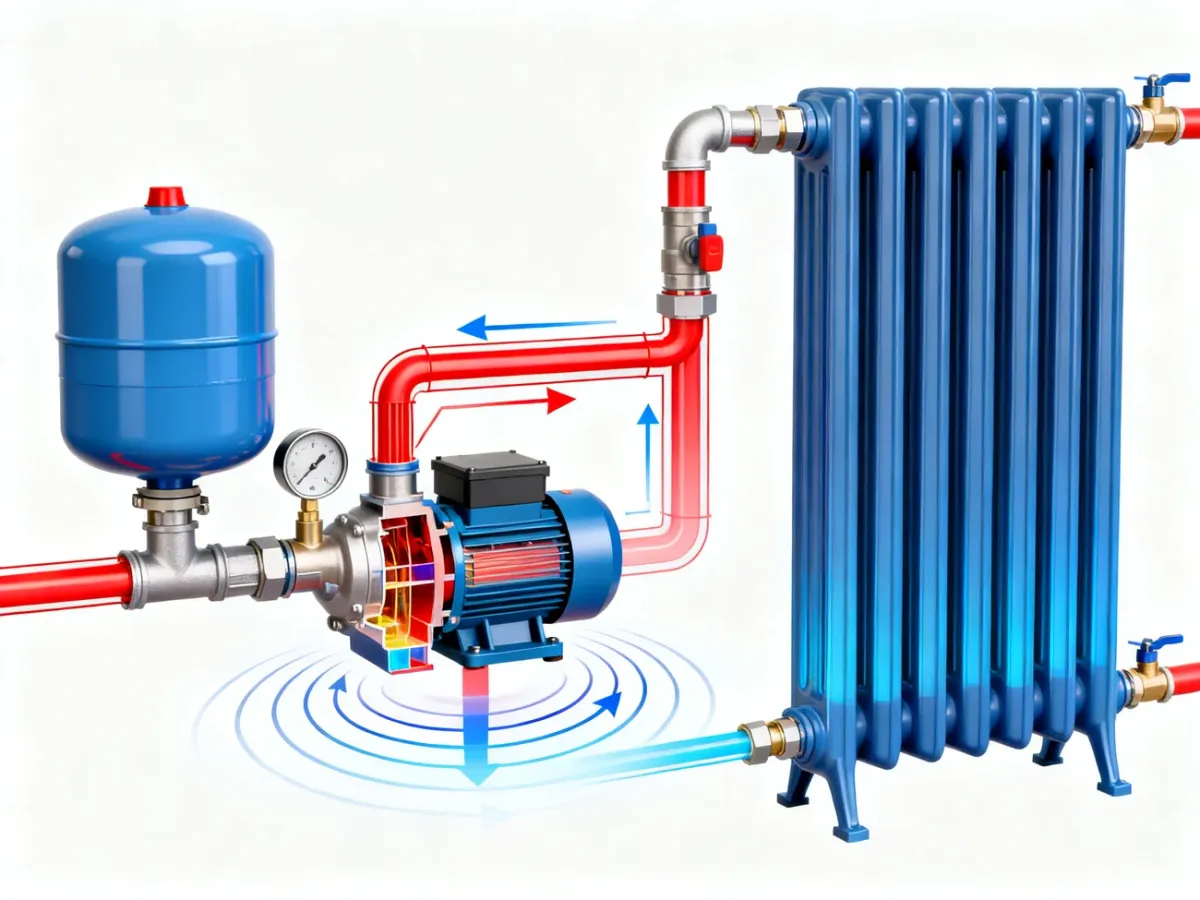

Punktem odniesienia jest naczynie wzbiorcze przeponowe. Stabilizuje ono ciśnienie w miejscu podłączenia do instalacji. Korzystny układ powstaje zwykle wtedy, gdy pompa znajduje się za tym punktem w kierunku przepływu. W takim położeniu tłoczy wodę od naczynia do instalacji, zwiększając ciśnienie po swojej stronie tłocznej i ograniczając ryzyko zasysania powietrza.

Nie oznacza to jednak, że każdą pompę trzeba przenosić na zasilanie. Wbudowana pompa kotła, grupa mieszająca, bufor lub ochrona powrotu mogą wymagać innego układu. Ostatecznie nadrzędna pozostaje dokumentacja konkretnego urządzenia i schemat całej instalacji.

Jak naczynie wzbiorcze wpływa na pracę pompy?

Naczynie wzbiorcze tworzy tak zwany punkt stałego ciśnienia, nazywany też punktem neutralnym. Pompa nie zmienia w nim ciśnienia w taki sposób jak w pozostałej części obiegu. Zmienia natomiast jego rozkład przed i za wirnikiem.

Jeżeli pompa tłoczy od punktu podłączenia naczynia, po stronie ssawnej utrzymuje się ciśnienie odniesienia, a za pompą ciśnienie rośnie. Gdy pompa znajduje się przed naczyniem względem kierunku przepływu, jej ssanie może obniżyć ciśnienie w części instalacji. Przy zbyt małym ciśnieniu mogą pojawić się problemy z odpowietrzaniem, zasysaniem powietrza i stabilnością przepływu.

Znaczenie ma także temperatura wody. Im wyższa temperatura, tym mniejszy zapas do rozpoczęcia parowania cieczy przy wirniku. Gdy lokalne ciśnienie spadnie zbyt nisko, powstają pęcherzyki pary. Ich zapadanie się w obszarze wyższego ciśnienia powoduje kawitację, czyli hałas, drgania i stopniowe uszkadzanie pompy.

Ryzyko kawitacji rośnie przy wysokiej temperaturze, zbyt małym ciśnieniu napełnienia, niewłaściwym ciśnieniu wstępnym naczynia oraz pracy pompy na zbyt wysokim biegu. Szum pompy nie zawsze oznacza jednak kawitację. Podobne objawy powodują powietrze, zabrudzony filtr, nadmierny przepływ albo nieprawidłowe położenie wału.

Właśnie dlatego PN-EN 12828 odnosi warunki pracy pompy do ciśnienia statycznego po stronie ssawnej oraz instrukcji producenta. Norma nie ustanawia prostej zasady „zasilanie zawsze” ani „powrót zawsze”. Wymaga oceny warunków, w których pracuje konkretne urządzenie.

W praktyce na schemacie należy najpierw zaznaczyć naczynie, a dopiero potem kierunek tłoczenia pompy. Jeśli króciec naczynia znajduje się przed pompą względem kierunku przepływu, a pompa nie obniża nadmiernie ciśnienia na ssaniu, układ może być poprawny niezależnie od tego, czy rura jest zasilaniem, czy powrotem.

Gdzie montować pompę w zależności od instalacji?

W różnych kotłowniach ta sama zasada może prowadzić do innego miejsca montażu. Trzeba uwzględnić sposób odpowietrzania źródła, temperaturę medium, ochronę powrotu oraz rozdzielenie obiegów.

Kocioł gazowy wiszący

W wielu kotłach wiszących pompa znajduje się na powrocie, ponieważ przepływ przez wymiennik ma określony kierunek. Pompa tłoczy wtedy wodę do kotła i pomaga wypchnąć powietrze z jego górnych części. Nie należy jednak przenosić takiej pompy bez sprawdzenia dokumentacji. W nowoczesnym kotle może ona współpracować z czujnikami przepływu, automatyką i elementami zabezpieczającymi.

Kocioł stałopalny

W kotle na drewno, pellet lub węgiel miejsce pompy trzeba oceniać razem z ochroną powrotu. Pompa w grupie ładującej może pracować w małym obiegu kotłowym, a inna pompa może zasilać grzejniki lub bufor. Przeniesienie jednej z nich na drugą rurę może zmienić działanie zaworu mieszającego.

Przy kotle stałopalnym trzeba także przewidzieć sytuację zaniku prądu. Sam zawór zwrotny nie gwarantuje bezpiecznego odbioru ciepła. Nieprawidłowo dobrany albo zamontowany zawór może ograniczyć obieg grawitacyjny, a droga bezpieczeństwa do naczynia wzbiorczego nie może zostać odcięta.

Bufor, sprzęgło i kilka pomp

W układzie z buforem pompa obiegu źródła i pompa obiegu odbiorników zwykle nie pełnią tej samej funkcji. Pierwsza ładuje bufor lub pracuje przez grupę ochrony powrotu, druga tłoczy wodę do grzejników albo rozdzielacza. Każdą należy ocenić względem właściwego dla niej naczynia, kierunku przepływu i oporów.

Przy sprzęgle hydraulicznym trzeba sprawdzić wszystkie tryby pracy: jedną pompę, kilka pomp, zamknięte siłowniki i częściowe obciążenie. Źle ustawione pompy mogą powodować przepływy wsteczne, hałas zaworów albo brak wymaganego przepływu przez źródło.

Na co uważać podczas montażu?

Największym błędem jest montaż „na oko” i uznanie, że chłodniejszy powrót zawsze będzie lepszym miejscem. Niższa temperatura może chronić pompę, ale nie naprawi błędnego rozkładu ciśnień, zbyt małego naczynia ani problemów z odpowietrzaniem.

Trzeba też sprawdzić zawory zwrotne. Zawór zwrotny kulowy może mieć określoną pozycję pracy, a jego dopuszczalne ustawienie zależy od konstrukcji konkretnego modelu. Strzałka wskazuje kierunek przepływu, ale nie oznacza automatycznie, że zawór będzie działał w każdej orientacji. Montaż w pozycji odwrotnej do przewidzianej przez producenta może powodować niedomykanie, hałas lub ograniczenie przepływu.

Przed pompą powinien znajdować się filtr siatkowy, jeśli przewiduje go schemat instalacji. Zatrzymuje on szlam i rdzawy osad, ale wymaga okresowego czyszczenia. Zabrudzony filtr zwiększa spadek ciśnienia przed pompą i może pogłębiać problemy z przepływem.

Podczas odbioru należy sprawdzić także pozycję wału. W pompach mokrobieżnych wał silnika zwykle powinien być ułożony poziomo, jednak wiążąca jest instrukcja danego modelu. Strzałka na korpusie musi odpowiadać rzeczywistemu kierunkowi przepływu.

Co sprawdzić, gdy instalacja szumi lub nie grzeje?

Jeżeli po rozgrzaniu pojawia się szum, przelewanie albo część grzejników pozostaje chłodna, nie należy od razu przenosić pompy. Najpierw trzeba sprawdzić podstawowe warunki pracy:

• Sprawdź ciśnienie wstępne naczynia wzbiorczego oraz ciśnienie napełnienia instalacji zgodnie z dokumentacją.
• Odpowietrz źródło ciepła, grzejniki, rozdzielacze i najwyższe punkty instalacji.
• Oczyść filtr siatkowy i sprawdź, czy zawory odcinające są całkowicie otwarte.
• Zweryfikuj, czy pompa nie pracuje na zbyt wysokim biegu i czy nie występuje kawitacja.
• Sprawdź położenie wału, kierunek strzałki oraz działanie zaworów zwrotnych.
• Przy kilku pompach porównaj przepływy w różnych trybach pracy obiegów.

W układzie otwartym trzeba dodatkowo sprawdzić, czy droga bezpieczeństwa do naczynia pozostaje drożna. Nie wolno jej odcinać zaworem ani blokować elementem, który uniemożliwi odbiór ciepła po zatrzymaniu pompy.

Checklista przed uruchomieniem pompy

Przed odbiorem instalacji instalator powinien potwierdzić następujące punkty:

• Położenie pompy jest zgodne ze schematem źródła ciepła i całej instalacji.
• Naczynie wzbiorcze znajduje się po właściwej stronie względem ssania pompy.
• Ciśnienie na ssaniu spełnia wymagania producenta przy zimnej i rozgrzanej instalacji.
• Strzałka przepływu oraz położenie wału odpowiadają instrukcji urządzenia.
• Droga bezpieczeństwa do naczynia pozostaje drożna i nie można jej przypadkowo odciąć.
• Zawory zwrotne, filtr i zawory odcinające są zamontowane zgodnie z dokumentacją.
• Instalacja została napełniona, przepłukana, odpowietrzona i sprawdzona przy różnych trybach pracy.

Najkrótsza odpowiedź na pytanie „pompa CO na zasilaniu czy powrocie?” brzmi: tam, gdzie zapewnia prawidłowe ciśnienie na ssaniu i współpracuje ze schematem źródła ciepła. W wielu kotłowniach będzie to powrót, w innych zasilanie. Decyzji nie powinno się podejmować wyłącznie na podstawie temperatury rury ani przyzwyczajeń instalatora.
