Schemat instalacji CO z wymiennikiem ciepła – jak go wykonać?

Połączenie nowoczesnego kotła kondensacyjnego ze starą instalacją otwartą wymaga rozdzielenia obu obiegów. Płytowy wymiennik ciepła przekazuje energię bez mieszania wody, chroni kocioł przed szlamem i pozwala zachować właściwe warunki pracy. W schemacie trzeba uwzględnić dwa obiegi, dwie pompy, filtry, zawory odcinające oraz montaż wymiennika w pionie i w układzie przeciwprądowym.

Dlaczego wymiennik jest potrzebny?

Stara instalacja centralnego ogrzewania często pracuje jako układ otwarty z naczyniem wzbiorczym, dużymi rurami i grzejnikami żeliwnymi. Woda krążąca w takim systemie może zawierać rdzę, szlam, osady i produkty korozji. Nowoczesny kocioł kondensacyjny pracuje natomiast zwykle w układzie zamkniętym, z własnymi zabezpieczeniami, pompą i elementami wymagającymi czystej wody.

Wymiennik płytowy działa jak „tłumacz” między tymi dwoma światami. Po jednej stronie przepływa woda z obiegu kotłowego, a po drugiej woda ze starej instalacji. Ciepło przechodzi przez stalowe płyty, lecz ciecze się nie mieszają. Dzięki temu kocioł jest chroniony przed zanieczyszczeniami, a różnice ciśnień i sposób zabezpieczenia obu obiegów pozostają rozdzielone.

Za wymiennikiem trzeba zamontować drugą pompę obiegową. Pompa wbudowana w kocioł obsługuje tylko krótki obieg kotłowy, czyli trasę między kotłem a wymiennikiem. Druga pompa tłoczy wodę do grzejników i z powrotem przez stronę instalacyjną wymiennika.

Jak dobrać wymiennik do kotła?

Nie należy dobierać urządzenia według zasady „24 kW kotła oznacza 24 kW wymiennika”. Moc katalogowa wymiennika bywa określana dla wysokich temperatur, podczas gdy kocioł kondensacyjny pracuje często przy zasilaniu rzędu 50–60°C. Przy niższej różnicy temperatur potrzebna jest większa powierzchnia wymiany.

W praktyce wymiennik dobiera się na podstawie mocy kotła, wymaganych przepływów, temperatur zasilania i powrotu, rodzaju grzejników oraz oporów hydraulicznych. Dla kotła o mocy 24 kW często stosuje się urządzenie o katalogowej mocy około 40–50 kW. Nie jest to uniwersalna reguła, lecz przykład pokazujący sens przewymiarowania.

Podane wartości mają charakter orientacyjny. Ostateczny dobór powinien wynikać z karty konkretnego urządzenia i parametrów instalacji. Zbyt mała liczba płyt ogranicza przepływ ciepła, podnosi temperaturę powrotu do kotła i może ograniczyć kondensację. Dlatego w instalacji z kotłem kondensacyjnym bezpieczniej jest przewymiarować wymiennik niż dobrać go na granicy wymaganej mocy.

W domowych kotłowniach najczęściej stosuje się lutowany wymiennik płytowy ze stali nierdzewnej. Przy doborze sprawdź także średnicę przyłączy, dopuszczalne ciśnienie, przepływy i możliwość zastosowania izolacji. Przy dużych, grawitacyjnych instalacjach ze starymi rurami zbyt małe przyłącza mogą powodować duże opory przepływu.

Jak wykonać schemat instalacji CO z wymiennikiem?

Wymiennik powinien rozdzielać dwa niezależne obiegi. Po stronie kotła znajduje się kocioł, jego pompa i zabezpieczenia układu zamkniętego. Po stronie instalacji znajduje się druga pompa, istniejące grzejniki oraz elementy wymagane dla układu otwartego. Poszczególne króćce należy podłączyć zgodnie z instrukcją producenta.

Najważniejsza jest zasada przeciwprądu. Oznacza ona, że woda w obu kanałach wymiennika płynie w przeciwnych kierunkach. Gorąca woda z kotła wpływa z jednej strony, a chłodniejsza woda wracająca z instalacji przepływa od strony przeciwnej. Taki układ utrzymuje korzystną różnicę temperatur na całej długości wymiany i pozwala efektywnie przekazywać ciepło.

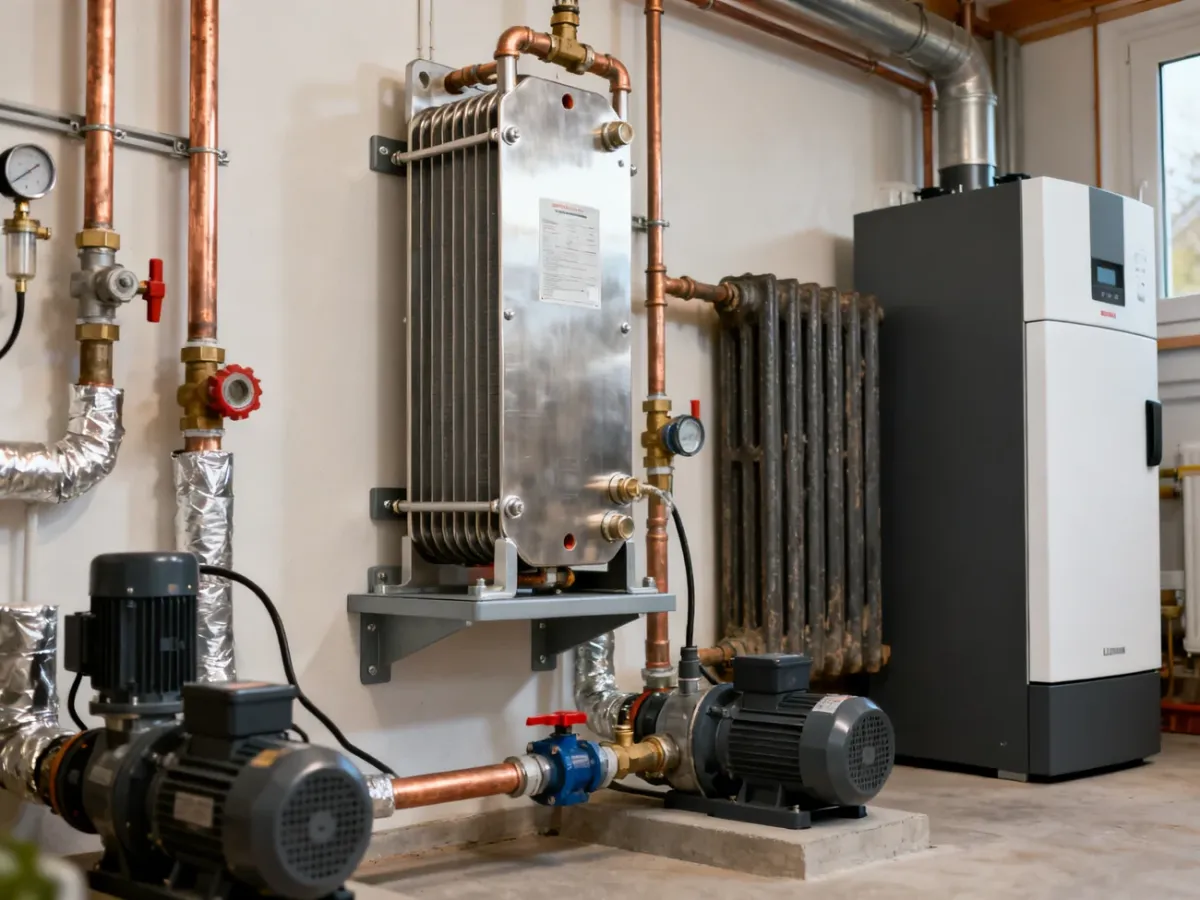

Wymiennik montuje się pionowo, na stabilnym wsporniku. Pionowa pozycja ułatwia usuwanie powietrza i ogranicza ryzyko powstania korka powietrznego w wąskich kanałach. Połączenia można wykonać odwrotnie względem oznaczeń tylko wtedy, gdy nadal zachowany zostanie przeciwprąd na obu obiegach. Zawsze trzeba kierować się instrukcją konkretnego modelu.

Do wykonania instalacji potrzebne są przede wszystkim następujące elementy:

• Wymiennik płytowy – oddziela obieg kotłowy od instalacyjnego.
• Druga pompa obiegowa – wymusza przepływ po stronie grzejników.
• Filtry siatkowe i separator magnetyczny – zatrzymują zanieczyszczenia ze starej instalacji.
• Zawory odcinające – umożliwiają serwis bez opróżniania całego układu.
• Odpowietrzniki i armatura zabezpieczająca – pomagają usunąć powietrze i kontrolować pracę obiegów.
• Otulina izolacyjna – ogranicza straty ciepła w kotłowni.

Montaż można uporządkować w kilku etapach:

1. Oczyść i przepłucz starą instalację, a miejsce montażu przygotuj tak, aby wymiennik był dostępny do kontroli.
2. Zamocuj wymiennik pionowo, zgodnie z kierunkiem pracy przewidzianym przez producenta.
3. Zainstaluj filtry przed króćcami wymiennika, szczególnie po stronie starego obiegu.
4. Podłącz obieg kotłowy z pompą kotła oraz obieg grzejnikowy z dodatkową pompą.
5. Załóż zawory odcinające na przyłączach i wykonaj odpowietrzenie obu stron.
6. Napełnij obiegi właściwym medium, sprawdź szczelność i uruchom pompy na wymaganych nastawach.
7. Po rozgrzaniu instalacji skontroluj temperaturę zasilania i powrotu oraz różnicę ciśnień.

Ostrzeżenie: brak filtracji może doprowadzić do szybkiego zatkania kanałów wymiennika przez rdzę i szlam. Montaż poziomy utrudnia odpowietrzenie, a nagromadzone pęcherzyki powietrza ograniczają przepływ i wymianę ciepła. Przeróbki układu o dużych średnicach rur, problemy z ciśnieniem oraz ingerencję w zabezpieczenia kotła należy powierzyć instalatorowi.

Przed pierwszym uruchomieniem sprawdź następujące punkty:

• Wymiennik jest ustawiony pionowo i stabilnie zamocowany.
• Oba obiegi mają prawidłowo dobrane pompy.
• Filtry znajdują się przed wymiennikiem, szczególnie po stronie starej instalacji.
• Zachowano przeciwprąd, a kierunki przepływu odpowiadają schematowi producenta.
• Zawory odcinające i odpowietrzniki są dostępne do obsługi.
• Połączenia są szczelne, a temperatura powrotu pozwala kotłowi pracować kondensacyjnie.

Najczęstsze błędy przy podłączaniu

Problemy po uruchomieniu zwykle wynikają nie z samej zasady działania wymiennika, lecz z błędów montażowych:

• Brak filtrów – zanieczyszczenia zatykają wąskie kanały między płytami.
• Montaż poziomy – powietrze może pozostać wewnątrz urządzenia i ograniczyć przepływ.
• Brak zaworów odcinających – serwis wymaga wtedy opróżnienia większej części instalacji.
• Zły kierunek przepływu – oba media płyną w tę samą stronę, przez co spada wydajność wymiany.
• Dobór wymiennika 1:1 – mała powierzchnia płyt może podnosić temperaturę powrotu i ograniczać kondensację.

Czy wymiennik opłaca się przy modernizacji?

Wymiennik, druga pompa, filtry i armatura zwiększają koszt modernizacji, ale umożliwiają bezpieczne połączenie nowoczesnego kotła z wiekową instalacją otwartą. Dobrze dobrane i prawidłowo zamontowane urządzenie chroni kocioł, ułatwia serwis oraz pozwala utrzymać niską temperaturę powrotu potrzebną do kondensacji. W tym układzie dodatkowy koszt jest ceną za separację obiegów i stabilną pracę całego systemu.
