Wentylacja hybrydowa łączy naturalny przepływ powietrza z mechanicznym wspomaganiem. Gdy wiatr i różnica temperatur zapewniają wystarczający ciąg, system działa grawitacyjnie. Kiedy warunki są niekorzystne, nasada hybrydowa uruchamia silnik i stabilizuje wywiew. Dzięki temu rozwiązanie poprawia działanie istniejącej wentylacji bez konieczności budowy rozbudowanej instalacji kanałowej.
Jak działa wentylacja hybrydowa?

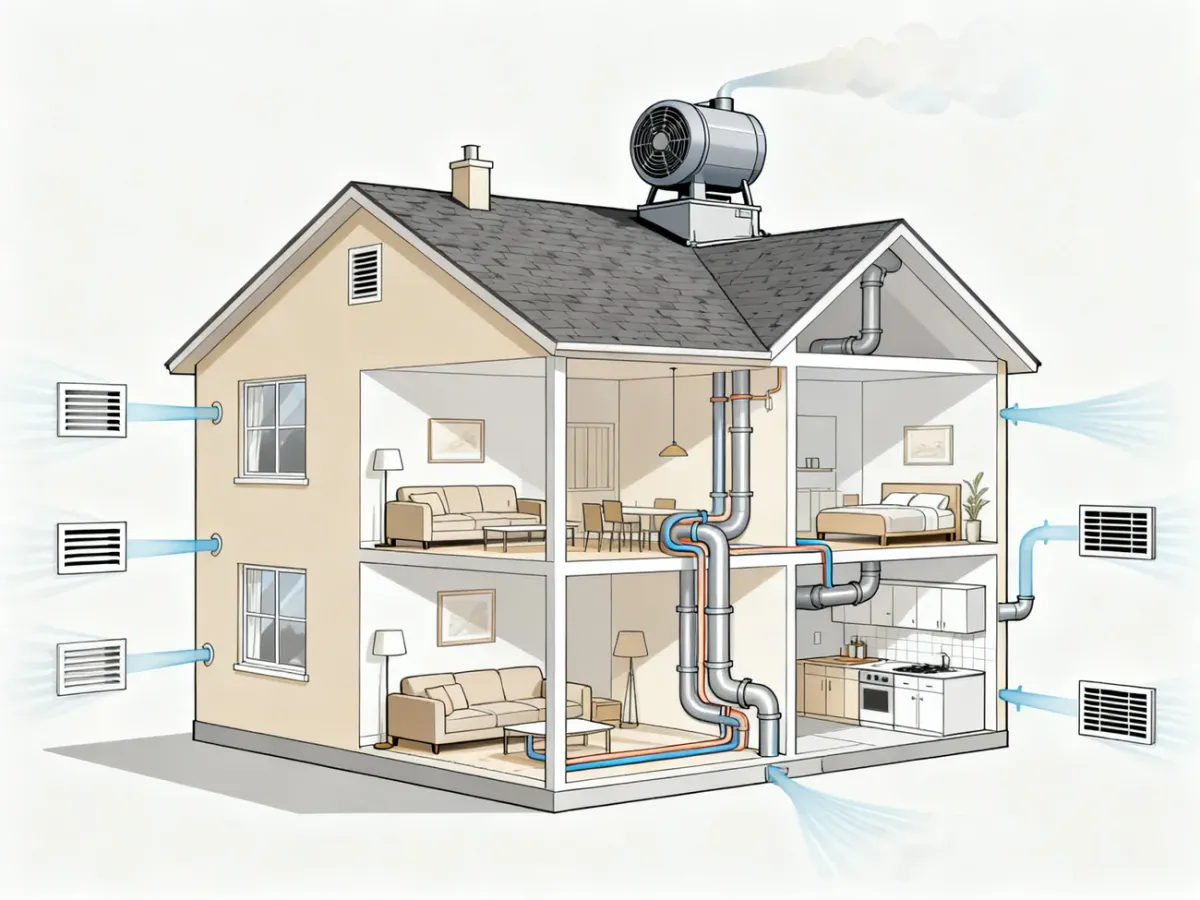

Podstawą systemu są kanały wywiewne, podobne do tych stosowanych w wentylacji grawitacyjnej. Świeże powietrze powinno napływać do pokoi przez nawiewniki okienne lub ścienne, a następnie przemieszczać się w stronę kratek w kuchni, łazience, toalecie i pomieszczeniach gospodarczych.
Na zakończeniu kanału montuje się nasadę hybrydową, często nazywaną turbiną. Wiatr wprawia ją w ruch i pomaga wytworzyć podciśnienie w kanale. Gdy wiatr jest słaby albo różnica temperatur między wnętrzem a otoczeniem nie zapewnia odpowiedniego ciągu kominowego, uruchamia się niewielki silnik. W ten sposób nasada wspomaga naturalny wywiew, zamiast stale zastępować go pracą wentylatora.
Automatyka może reagować na ciąg w kanale, temperaturę, wilgotność, porę dnia, a w bardziej rozbudowanych instalacjach także na jakość powietrza. Typowa logika działania wygląda następująco:
- Przy sprzyjającej różnicy temperatur lub odpowiednim wietrze powietrze jest usuwane naturalnie.
- Gdy ciąg słabnie, silnik nasady uruchamia się i zwiększa przepływ.
- Przy silnym wietrze sterownik może ograniczyć obroty, aby nie dopuścić do nadmiernego wywiewu.
- W razie braku zasilania system może nadal działać grawitacyjnie, o ile kanały i nawiew powietrza są sprawne.
Nie każda instalacja hybrydowa przełącza się dokładnie w ten sam sposób. W niektórych rozwiązaniach wentylatory tylko wspomagają ciąg, w innych pracują częściej, a siły natury zmniejszają ich obciążenie.
Wentylacja grawitacyjna, hybrydowa czy rekuperacja?
Wentylacja hybrydowa jest rozwiązaniem pośrednim. Zapewnia większą stabilność niż system grawitacyjny, ale nie daje takiej kontroli nad nawiewem i wywiewem jak pełna wentylacja mechaniczna nawiewno-wywiewna. Trzeba też wyraźnie zaznaczyć, że hybryda nie jest rekuperacją. Zwykle nie ma wymiennika ciepła, więc nie odzyskuje energii z powietrza usuwanego z budynku.
| Cecha | Wentylacja grawitacyjna | Wentylacja hybrydowa | Wentylacja mechaniczna z rekuperacją |
|---|---|---|---|
| Koszt instalacji | Najniższy, jeśli kanały są już wykonane | Średni, zwykle bez pełnej przebudowy kanałów | Wyższy, szczególnie przy montażu w gotowym domu |
| Koszty eksploatacji | Bardzo niskie | Niskie, ponieważ silnik nie musi pracować stale | Wyższe, obejmują zasilanie centrali i serwis |
| Kontrola wymiany powietrza | Mała, zależna od pogody | Większa, dzięki automatycznemu wspomaganiu ciągu | Największa, przy właściwym projekcie i regulacji |
| Odzysk ciepła | Nie | Zwykle nie | Tak, dzięki wymiennikowi w centrali |
| Poziom hałasu | Zwykle bardzo niski | Zwykle niski, bo silnik znajduje się przy wylocie kanału | Zależy od centrali, kanałów i jakości montażu |
| Wymagania montażowe | Istniejące kanały i sprawny nawiew | Kanały, nawiewniki, nasady oraz sterowanie | Centrala, rozbudowana sieć kanałów, nawiew i wywiew |
Z czego składa się system?
Zakres wyposażenia zależy od rodzaju budynku i zastosowanej automatyki, ale podstawowe elementy to:
- Nasada hybrydowa – montowana na wylocie kanału i odpowiedzialna za wspomaganie ciągu.
- Sterownik oraz czujniki – analizują warunki pracy i regulują obroty silnika.
- Nawietrzaki okienne lub ścienne – doprowadzają świeże powietrze do pomieszczeń.
- Istniejące kanały wentylacyjne – transportują zużyte powietrze na zewnątrz.
W większych obiektach sterowanie może zostać połączone z automatyką budynkową BMS, ale w domu jednorodzinnym zwykle wystarcza prostszy regulator. Najważniejsze jest zapewnienie drożnego nawiewu. Sama nasada wywiewna nie dostarczy świeżego powietrza do szczelnego budynku.
Zalety i ograniczenia wentylacji hybrydowej
Największą korzyścią jest możliwość poprawy działania wentylacji w istniejącym budynku bez prowadzenia rozległych prac remontowych. W wielu przypadkach można wykorzystać obecne kanały i uzupełnić je o nasady oraz nawiewniki. To szczególnie przydatne podczas modernizacji starszego domu, w którym latem ciąg grawitacyjny jest zbyt słaby, a zimą wentylacja działa zbyt intensywnie.
Nasady hybrydowe zużywają niewiele energii. W zależności od modelu silnik może pobierać około 5–15 W, a przez część czasu pozostawać wyłączony. Hałas jest zwykle ograniczony, ponieważ urządzenie znajduje się na dachu, a nie w pomieszczeniu. Przed doborem konkretnego rozwiązania trzeba jednak sprawdzić przekrój i stan kanałów oraz sposób doprowadzenia powietrza.
Ograniczeniem pozostaje brak odzysku ciepła. Powietrze usuwane przez kanały nie ogrzewa świeżego strumienia, tak jak dzieje się to w rekuperatorze. Hybryda nie zapewnia też tak precyzyjnego bilansowania nawiewu i wywiewu. Z tego powodu nie należy przedstawiać jej jako zamiennika rekuperacji w każdym nowym domu.
Dla kogo jest wentylacja hybrydowa?
To rozwiązanie pasuje przede wszystkim do właściciela istniejącego domu, który chce ustabilizować wymianę powietrza bez budowy pełnej instalacji mechanicznej. Sprawdzi się także wtedy, gdy budżet lub układ budynku nie pozwala na wykonanie rozbudowanej sieci kanałów. Przy budowie nowego domu warto natomiast porównać koszt hybrydy z wentylacją nawiewno-wywiewną z rekuperacją, zwłaszcza gdy priorytetem jest ograniczenie strat ciepła.
