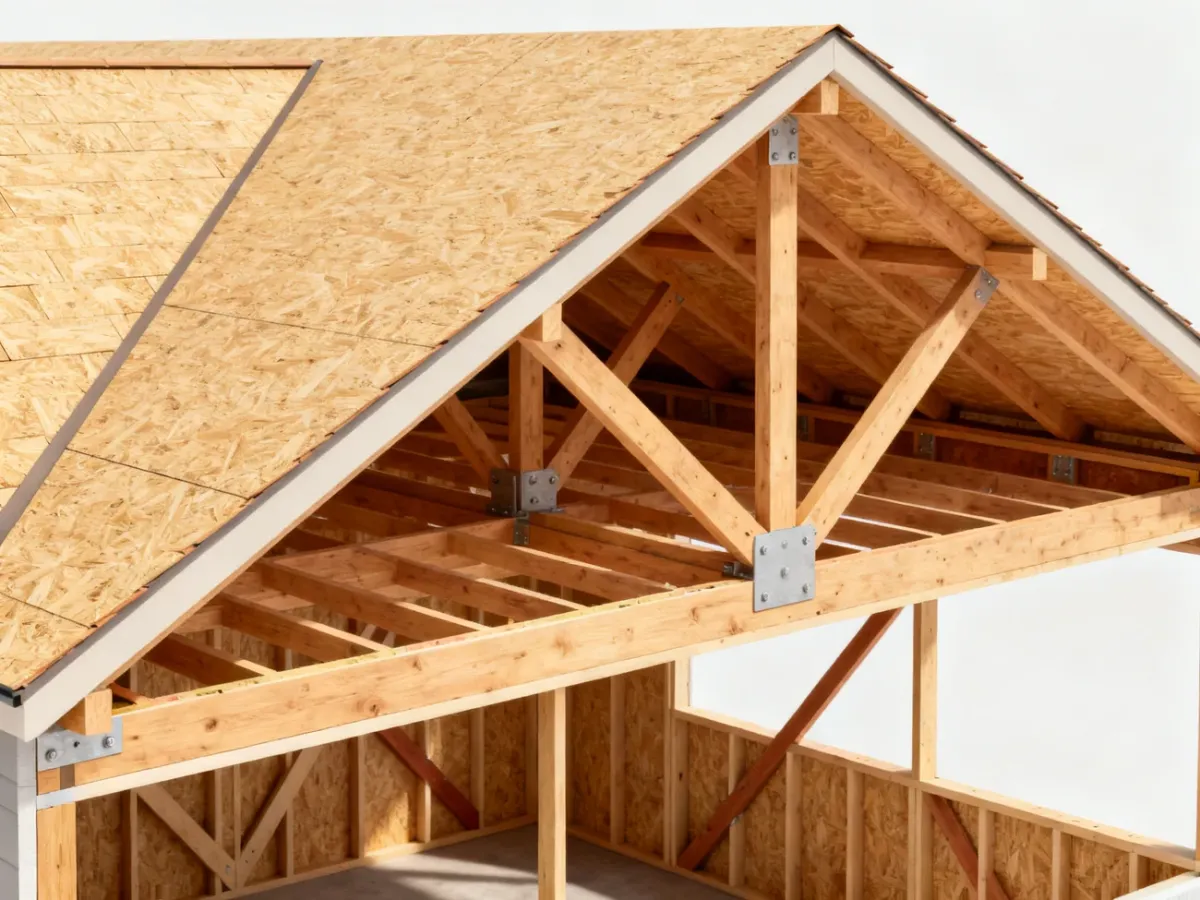

Więźba dachowa to drewniany szkielet konstrukcyjny dachu. Przenosi ciężar pokrycia, śniegu i oddziaływanie wiatru na ściany nośne budynku. Jej układ wpływa także na geometrię dachu oraz na to, czy poddasze będzie można wygodnie użytkować.
Co to jest więźba dachowa?
Więźba jest nośną częścią dachu, znajdującą się pod pokryciem, warstwą wstępnego krycia i łatami. Tworzy przestrzenny układ drewnianych belek, które współpracują ze sobą i przekazują obciążenia na ściany budynku, a w niektórych rozwiązaniach także na słupy lub inne podpory.
Nie należy utożsamiać więźby z samymi wiązarami. Więźba oznacza cały system konstrukcyjny, natomiast wiązar jest pojedynczym układem elementów tworzącym jedno „żebro” dachu. W praktyce określenie „wiązary dachowe” najczęściej odnosi się do prefabrykowanych elementów przygotowanych w zakładzie produkcyjnym.
Z jakich elementów składa się więźba?
Dokładny skład konstrukcji zależy od jej rodzaju, rozpiętości i geometrii dachu. W typowej więźbie można znaleźć następujące elementy:
- Krokwie – pochyłe belki tworzące podstawowy układ nośny połaci. Na nich opierają się kolejne warstwy dachu.
- Murłaty – belki ułożone na ścianach, do których mocuje się dolne końce krokwi. Przekazują obciążenia z konstrukcji dachu na budynek.
- Jętki – poziome lub lekko nachylone elementy łączące parę krokwi. Usztywniają ją i ograniczają rozchodzenie się krokwi pod obciążeniem.
- Płatwie – belki podpierające krokwie, często oparte na słupach. Stosuje się je, gdy sama para krokwi nie zapewnia wystarczającej nośności lub sztywności.
- Kleszcze – elementy obejmujące krokwie albo słupy z dwóch stron. Występują przede wszystkim w więźbie płatwiowo-kleszczowej i wzmacniają jej układ.
W konstrukcji mogą pojawić się również słupy, miecze, belki podwalinowe i inne usztywnienia. Ich rozmieszczenie wynika z projektu konstrukcyjnego, a nie z uniwersalnego schematu możliwego do zastosowania w każdym domu.
Więźba tradycyjna czy prefabrykowana?
Więźbę tradycyjną przygotowuje ekipa ciesielska na placu budowy. Drewno jest tam docinane, dopasowywane i łączone, często z wykorzystaniem zaciosów oraz innych połączeń ciesielskich. Takie rozwiązanie daje dużą swobodę przy dachach o nietypowej bryle, licznych załamaniach, lukarnach lub innych elementach wymagających indywidualnego dopasowania.
Więźba prefabrykowana powstaje w kontrolowanych warunkach produkcyjnych. Jej podstawowymi elementami są wiązary, zwykle łączone za pomocą stalowych płytek kolczastych. Po przygotowaniu w fabryce są transportowane na budowę i ustawiane zgodnie z projektem, często przy użyciu dźwigu. Wymaga to wcześniejszego sprawdzenia dojazdu, miejsca pracy oraz możliwości ustawienia sprzętu.
| Cecha | Więźba tradycyjna | Więźba prefabrykowana |
|---|---|---|
| Miejsce wykonania | Na placu budowy | W zakładzie produkcyjnym, a następnie na budowie odbywa się montaż |
| Czas realizacji | Zwykle dłuższy, ponieważ elementy są obrabiane i dopasowywane na miejscu | Krótszy montaż dzięki gotowym wiązarom |
| Precyzja | Zależy w dużej mierze od jakości drewna i doświadczenia cieśli | Wysoka powtarzalność dzięki projektowaniu i produkcji maszynowej |
| Możliwość dopasowania | Duża swoboda przy skomplikowanych kształtach dachu | Najlepiej sprawdza się przy układach przewidzianych do prefabrykacji |
| Robocizna | Więcej prac wykonywanych na budowie | Mniej pracy na budowie, ale potrzebny jest transport i często dźwig |
| Materiały | Może być wykonana z tarcicy konstrukcyjnej albo drewna C24 lub KVH | Najczęściej wykorzystuje certyfikowane drewno konstrukcyjne, na przykład C24 lub KVH |
Wyższa cena samego materiału prefabrykowanego nie przesądza o całkowitym koszcie inwestycji. Zużywa się go często mniej, a krótszy montaż ogranicza wydatki na robociznę. Ostateczne porównanie trzeba wykonać dla konkretnego projektu, z uwzględnieniem transportu, dźwigu, stropu i zakresu prac.
Drewno C24 jest klasyfikowane pod względem wytrzymałości zgodnie z wymaganiami normy PN-EN 338. KVH to certyfikowane drewno konstrukcyjne, najczęściej suszone i łączone na mikrowczepy. O przydatności konkretnego materiału decydują parametry wskazane w projekcie, a nie sama nazwa handlowa.
Jak dopasować więźbę do projektu?
Rodzaj konstrukcji dobiera się na etapie projektowania. Znaczenie mają przede wszystkim:
- Rozpiętość ścian – większa odległość między podporami może wymagać jętek, płatwi, słupów albo wiązarów o specjalnym układzie.
- Kąt nachylenia połaci – wpływa na geometrię konstrukcji, sposób odprowadzania wody oraz zachowanie dachu pod obciążeniem śniegiem.
- Przeznaczenie poddasza – poddasze użytkowe wymaga pozostawienia odpowiedniej przestrzeni i zaplanowania izolacji. Przy poddaszu nieużytkowym wiązary mogą jednocześnie tworzyć konstrukcję sufitu.
- Kształt dachu – prosta połać sprzyja prefabrykacji, natomiast liczne załamania i nietypowe detale często przemawiają za więźbą wykonywaną tradycyjnie.
- Warunki działki – przy prefabrykacji trzeba zapewnić transport dużych elementów i możliwość pracy dźwigu.
- Termin oraz budżet – szybszy montaż wiązarów może ograniczyć koszty robocizny, ale wymaga dokładnego przygotowania projektu i logistyki.
Wśród tradycyjnych układów wyróżnia się więźbę krokwiową, krokwiowo-jętkową oraz płatwiowo-kleszczową. Konstrukcja krokwiowa jest przeznaczona przede wszystkim do prostych dachów o mniejszej rozpiętości. Dodanie jętek pozwala usztywnić dłuższe krokwie. Płatwie i słupy stosuje się wtedy, gdy potrzebne są dodatkowe podpory i większa sztywność całego dachu.
Nie należy dobierać przekrojów belek ani rozstawu elementów wyłącznie na podstawie ogólnych porad. Projektant konstrukcji uwzględnia między innymi ciężar pokrycia, obciążenie śniegiem i wiatrem, rozpiętość, sposób podparcia oraz klasę zastosowanego drewna.
Dlaczego projekt konstrukcyjny ma znaczenie?
Więźba decyduje o bezpieczeństwie całego dachu, dlatego jej układ powinien wynikać z dokumentacji opracowanej przez osobę z odpowiednimi uprawnieniami. Dotyczy to zarówno więźby tradycyjnej, jak i prefabrykowanych wiązarów. Błąd w rozstawie, połączeniach lub podparciu może zmienić sposób przenoszenia obciążeń i utrudnić późniejsze wykonanie pokrycia oraz izolacji.
Więźba jest więc nie tylko drewnianym szkieletem pod dachówki czy blachę. To zaprojektowany system, który łączy konstrukcję budynku z pokryciem i wpływa na wykorzystanie poddasza. Wybór między wykonaniem tradycyjnym a prefabrykacją powinien uwzględniać projekt, geometrię dachu, termin budowy, koszty całkowite oraz warunki działki, a montaż należy powierzyć wykwalifikowanej ekipie.
